巴西世界杯4K转播车探秘，上篇已揭秘部分精彩，本篇继续完成4K转播车揭秘。


在去年联合会杯的4K制作中，尝试了多种摄像机与镜头的搭配，为了测试效果。其中包括最核心的F55摄影机与电影PL卡口电影镜头的搭配；以及根据足球转播需求，选择电影镜头不具备的大倍率电视B4 卡口箱式镜头，通过转接环与4K摄像机连接；还有通过高清摄像机拍摄，由索尼切换台上变换为4K信号来使用。从画面品质来说，当然由4K摄影机直接安装电影镜头效果最为卓越。所以本次世界杯4K制作，为了达到最好的效果，12个4K机位全部采用了电影PL卡口变焦镜头，包括富士能公司和安琴公司的多种不同焦段和倍率镜头。

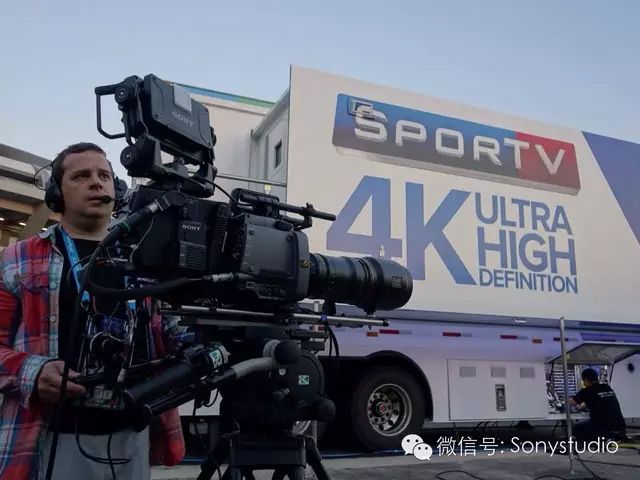

本次4K转播摄像机采用索尼F55和F65 ，这两款机型在电影、电视剧、纪录片已经广为应用，像大家熟悉的《归来》、《舌尖上的中国2》等均采用这些设备拍摄。而索尼公司在最初设计时即考虑到未来可能的4K体育转播应用，专门为F55和F65 研发了光缆适配单元，简单安装后即可将摄影机直接转变为演播室迅道摄像机。F55作为标准4K迅道应用，而F65则可作为4K高速摄影机来使用，实现每秒钟120帧影像的拍摄，并通过慢动作回放可实现2倍速效果，展现细腻的瞬间。


本次4K转播的信号，根据FIFA TV的整体设计考虑，将只在英国伦敦一家影院可以看到现场直播的4K画面。而其余国家根据不同安排，如日本会延后一天播放4K全场比赛，而大部分国家则是在如索尼store卖场等通过4K电视展示4K精彩比赛效果。


4K的影像分辨率是高清的4倍，达到3840X2160的超高清标准，考虑到目前信号传送的能力，以及发送与接收端设备的技术特点，本次世界杯采用了将一路4K信号分解为四路高清信号（1920X1080 60P）的方式进行传送，即把一个4K画面拆开未左上、左下、右上、右下四个角的方式，到达目的地后再通过组合，将四个角高清画面拼成4K信号，当然这样对4个高清画面的同步性提出了很高的要求，需要精确的调整和匹配。这样就可以很好的解决4K高数据量信号传送的问题。

由于4K影像的特点，造成画面景深非常浅，主体清晰和背景虚化非常明显，这就对以往习惯高清拍摄的摄影师对于焦点把控的精确度提出了很高的要求。本次世界杯4K制作中，导播在切换面板旁专门放置了一台PVM-X300 4K监视器，打开了焦点判断功能，可以将画面变为单色，同时在焦点主体位置进行突出显示，这样就可以非常方便的判断画面的焦点是否正确，导演将切换台的预监信号切到此画面上，每当需要切出特写画面时，导演会快速审看此画面，只有确认焦点正确后才会将镜头切出到主画面中去。
