亮度示波器升级通知

尊敬的用户：
您好！
感谢一直以来的信赖与支持。由于我司工作人员疏忽误将测试版本的固件发布在我司官方网站上，部分用户下载升级后出现无法正常使用亮度示波器、打不开亮度示波器等问题，给您造成的影响和不便我们深表抱歉，目前相关人员已追责，我司后续会加强内部管理，杜绝类似事件再发生，欢迎广大用户监督。诚挚的恳请您给予更多的理解、继续支持我们的工作。
目前关于LH5S监视器的最新固件主程序《LH5S_v3.01》与MCU程序升级《MCU_V3.05》已经发布，欢迎广大用户下载更新。（注：LH5S固件版本低于或包括V1.04不建议升级，升级后出现本分功能失去作用，电池报警提示会提前）
http://www.pkscorp.com/index.php/download.html
售后QQ群：553644640

固件升级日志：
1、增加亮度波形图功能；
2、增加“长按3秒设置功能”的提醒（F键）；
3、增加功能设置页面的宽度；
4、修改锐度0~100的值，调整步长为10；
5、修改开机蓝屏的时间；
6、提高亮度波形图的准确度。

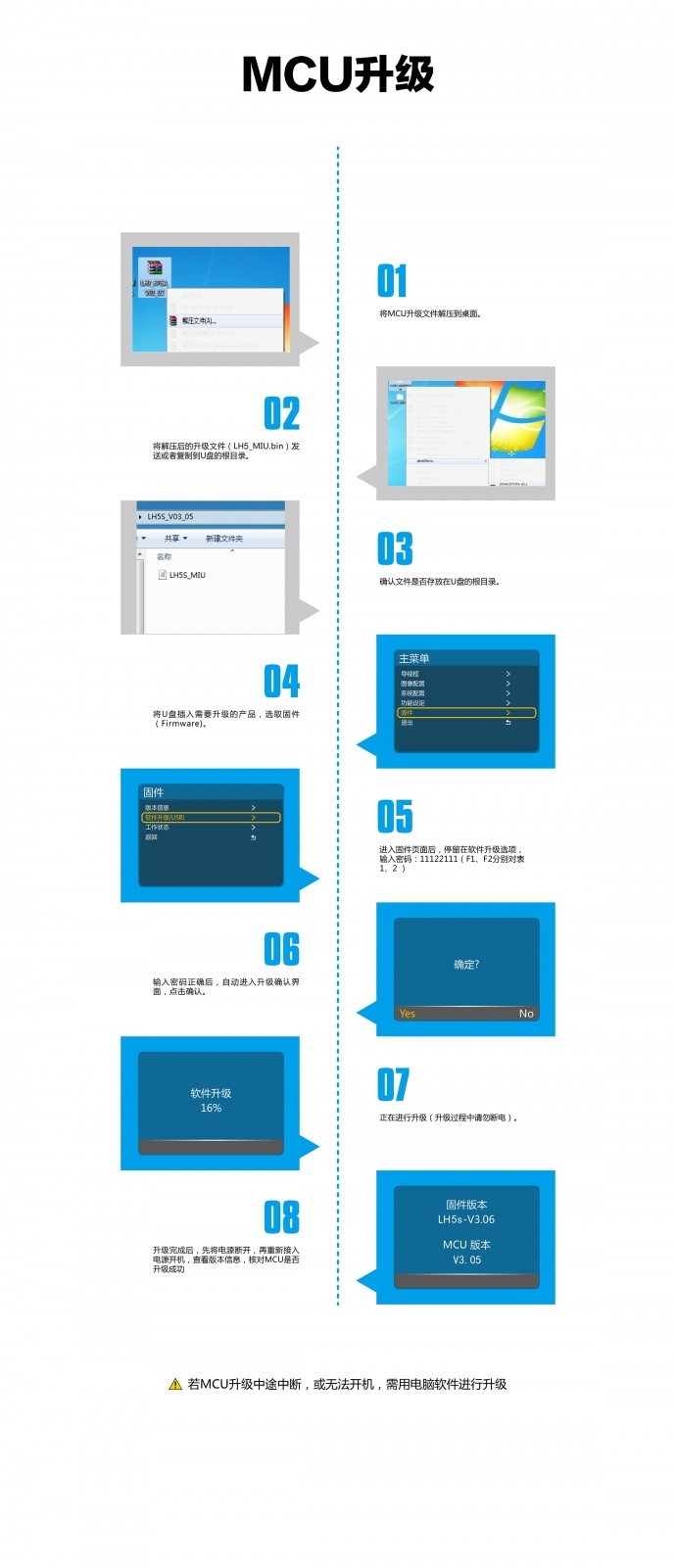

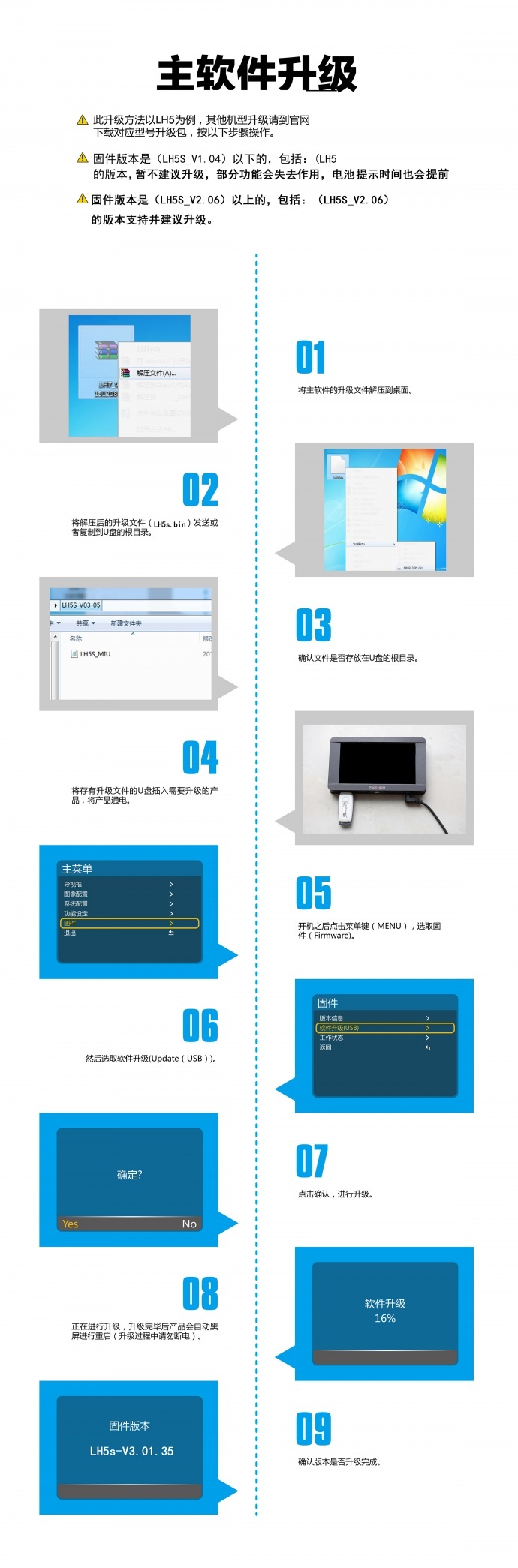

主软件与MCU升级步骤

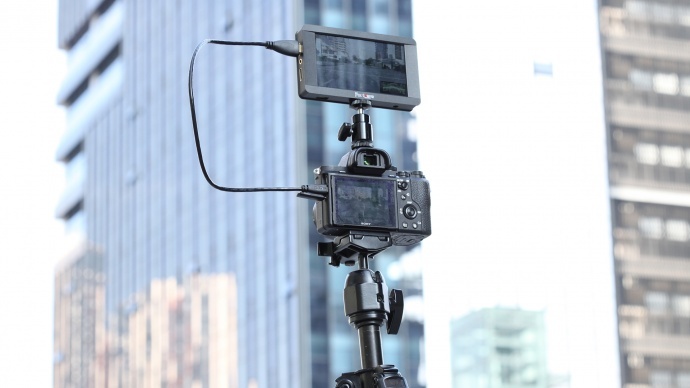

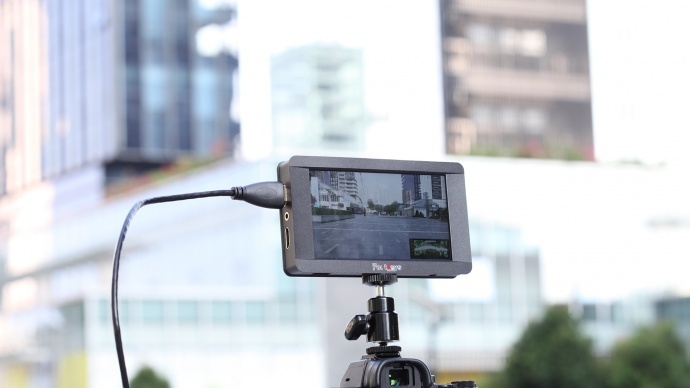

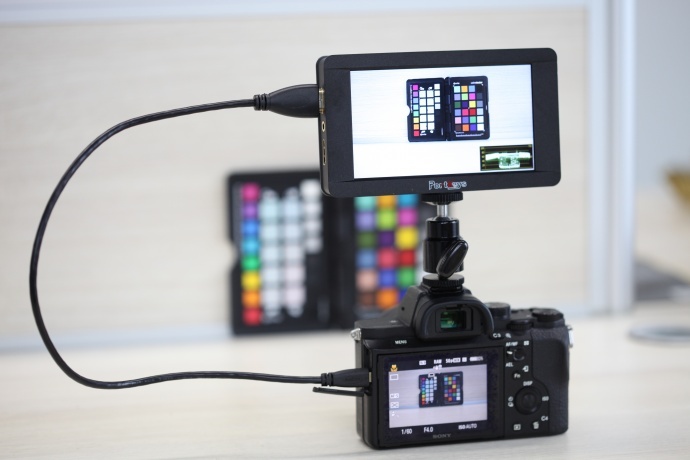

PortKeys LH5s+SONY a7S2

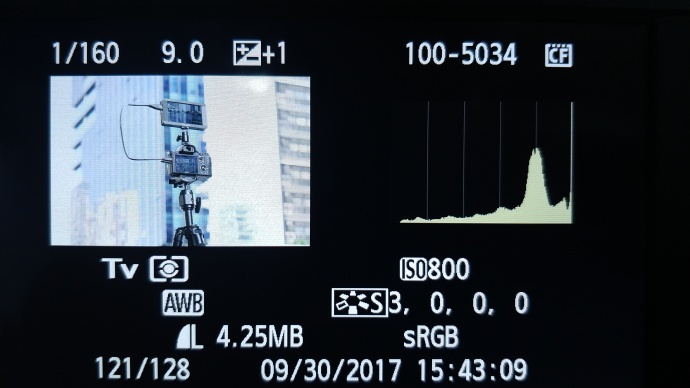

众所周知单反相机内置了有亮度直方图与RGB直方图，虽然直方图对初学者来说，还是很陌生的。但它却已存在我们的生活与工作中。
亮度直方图是用来检视图片亮度的一种量化工具。横轴代表亮度，越靠右端亮度越高。纵轴代表数量，越靠上端数量越多。所以直方图表示了该图片中各个像素亮度的分布情况。使用直方图检视图片亮度分布主要有以下两个好处：1、避免了环境光线和屏幕亮度的干扰，可以更加客观的了解图片的明暗情况。2、更好的检视高光溢出和低光欠曝的情况。
RGB直方图和亮度直方图类似，只不过是由3条曲线分别标志了RGB分量的直方图。RGB直方图通常不用来检视亮度，而是用来检视色调的。 如果三条曲线分离较多，则说明在该亮度下三分量密度不均。而如果普遍某一、两条曲线明显偏高则说明白平衡出现问题，或者出现镜头偏色等。当然如果景物为某一均匀单色，也会导致曲线分离



亮度直方图丨
亮度直方图是用来检视图片亮度的一种量化工具。横轴代表亮度，越靠右端亮度越高。纵轴代表数量，越靠上端数量越多。所以直方图表示了该图片中各个像素亮度的分布情况。使用直方图检视图片亮度分布主要有以下两个好处：1、避免了环境光线和屏幕亮度的干扰，可以更加客观的了解图片的明暗情况。2、更好的检视高光溢出和低光欠曝的情况。

▲
亮度直方图
亮度直方图在一些软件中用到，比如Photoshop，它能更准确地反应我们所看到的图像的亮度分布。它是基于这样的事实：人眼对绿色最为敏感，红色次之，蓝色最不敏感。所以，同样是色阶255的绿色、红色和蓝色，绿色看起来最亮，红色要暗一些，蓝色最暗。亮度直方图是这样得到的：把同一像素上的绿色、红色和蓝色色阶亮度加权平均，绿色乘以59%，红色乘以30%，蓝色乘以11%，再相加（总共是100%）得到加权的亮度值；按照这个加权的亮度值画出的直方图，就是亮度直方图。横轴是加权亮度，纵轴是对应加权亮度的像素数目。

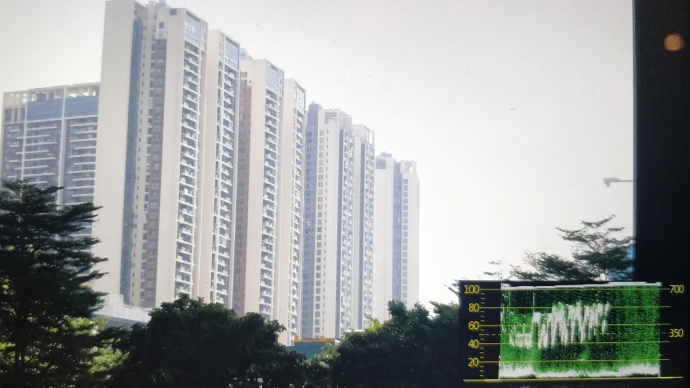

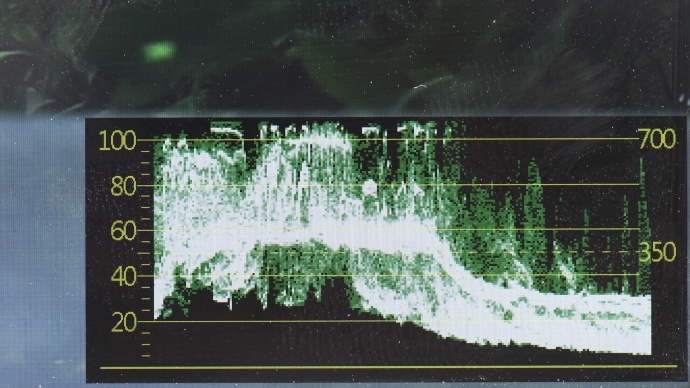

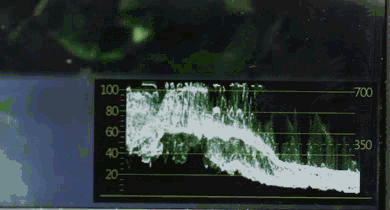

亮度示波器丨IRE显示

▲
1、示波器显示的视频电平是从左向右读取的，而不是从上而下的。
▲
2、示波器可以同时显示黑白(亮度)信号和部分颜色(色度)部分重叠在彼此之上。 同时看二者的时候往往是混乱不堪, 使得它很难设定正确的曝光,它通常设置为“过滤器”或“IRE”设置只看到亮度，方便监看。

▲
3、黑色是在底部,白色是在顶部,在两者之间是所有的中间色调。 虽然说，NTSC/PAL的全黑是7.5 IRE ；HD的全黑是0 IRE。但是在工作中我们依然不会把黑色处理到0，因为很多家用的电视机或者显示器为了对比度会把黑色故意拉低，在这种情况下，如果你在制作的时候把黑控制在7.5左右，遇到不理想的终端设备，还有可以接受的。

▲
4、白种人肤色将在约60至70 IRE上恰当曝光。黑人和西班牙裔肤色会变暗,具体很大程度上取决于拍摄对象的皮肤的光线。我见过很暗尼日利亚人站在旁边的正确曝光,高加索人和他们的肤色可以下至约45 IRE。 再有爱尔兰女孩的皮肤正确曝光在75或76IRE。 所以各不相同,但65 IRE约为平均白种人皮肤。

▲
5、白色不是100 IRE。实际经验中大约是80 IRE, 因此,一本白色的书在一个白常黑暗餐厅可能只有70 IRE或更低,而在明亮的餐厅,它可能是85到90 IRE，这里面牵涉到视觉的感受问题，不光是数字可以说明的。

▲
6、当你接近0到100 IRE的时候，细节会减少。所以,如果你想所有的漂亮的珠饰和蕾丝，华丽的婚纱都可以被观察到，你最好不要让它高于80IRE过多。

▲
7、白色的峰值,如阳光照射下的镀铬保险杠，很可能它的峰值超过100 IRE。但是不用惊慌，曝光是根据场景的整体亮度来设置或通过人类皮肤。所以高光可以接受主要看他所占的画面中的比例。记住,这些只是细节，并不由此来设置曝光。


亮度示波器是我们在使用监视器的时候经常会用到的判断图像亮度的有力工具，它不仅仅是为我们显示亮度，而且还是帮助我们更好地判断什么是对的亮度，它更多的作用是监控作用。

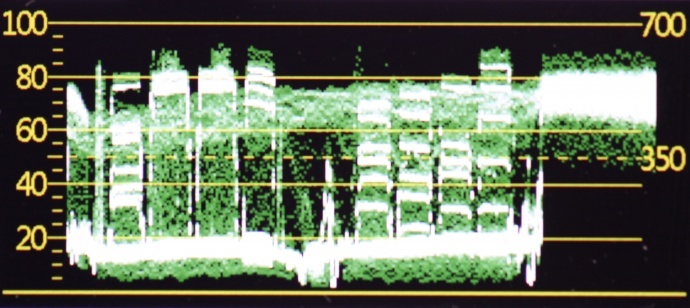

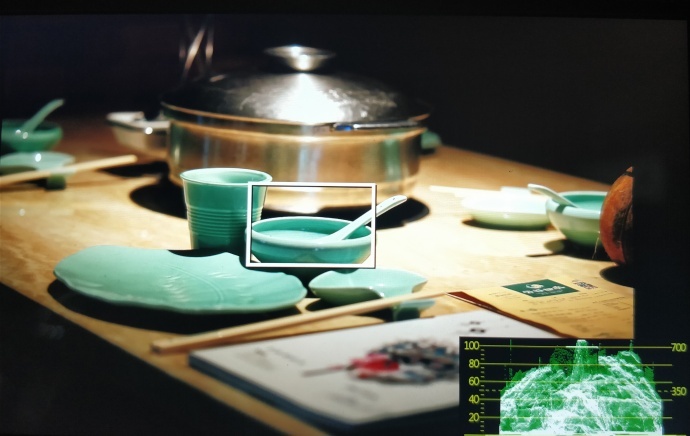

【对的亮度】是在合理范围内，我们叫对的亮度，-1-101来说，是针对下图↘

亮度直方图与RGB摘自：蜂鸟网http://www.fengniao.com/pe/0_220570.html
亮度示波器摘自：影视工业网http://107cine.com/stream/63429/
