工业防水插头插座选型标准:
按名称分为:工业插头,墙壁固定式明装插座,移动式连接器(耦合器),面板式暗装插座
                    面板式暗斜插座,明装插头、暗装直插头(带法兰插头)
按电流分为:16A/32A/63A/125A。
按孔位数分:2P+E(3芯) 2P+N+E(4芯) 3P+N+E(5芯)
按电压和频率分为:100-130V(50-60Hz);200-250V(50-60Hz);380-415V(50-60Hz);500V(50-60Hz);
                             50-500V(100-300Hz);50-500V(301-500Hz);所有插头插座均以颜色区分不同的电压和频率。产品内部键槽保证插销的正确对准。接地插销的位置相对于插座键槽用钟点位置命名,即数字后面加上字母h来表示。附图如下:
工业防水插头插座选型标准
型号的定义
例如YO13第一个字母是:Y代表Y系列产品,第一位数字: 0工业插头,1明装插座,2连接器,3暗装直座,4暗装斜座.5,明装插头,6暗装插头 第二位数字:1电流 16A, 2电流32A, 3电流63A,4电流125A,第三位数字:3代表3P,数字4代表4芯,数字5代表5孔

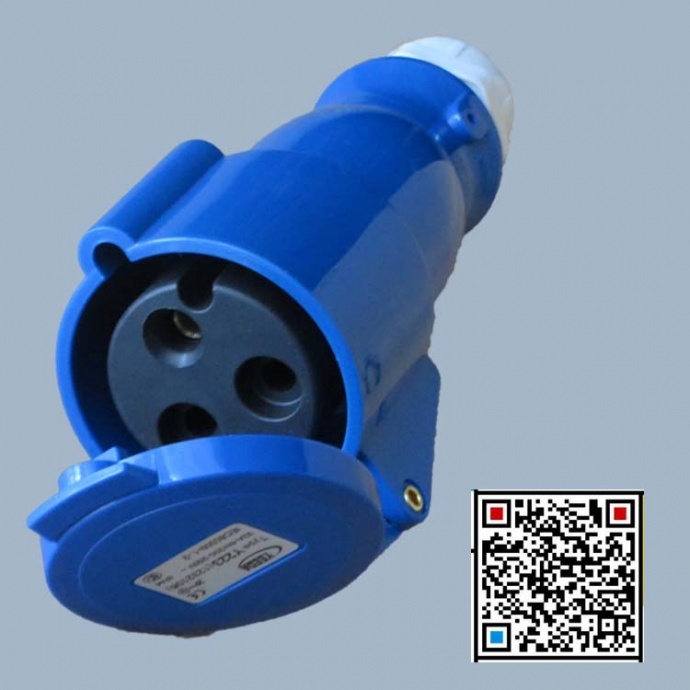

下图中Y213参数:是16A3芯IP44工业连接器
