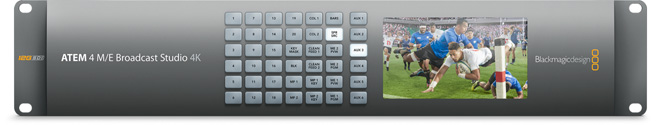

ATEM 4 M/E Broadcast Studio 4K

全新ATEM 4 M/E Broadcast Studio 4K是一款蕴含紧凑设计的先进切换台。这台高性能现场制作切换台兼容各类新型格式和高帧率，最高可达Ultra HD 2160p59.94！它自带16个新一代ATEM Advanced Chroma Keyer，每级M/E各含4个，是从事高端制作和虚拟场景的理想选择。这是一款非常先进的ATEM切换台型号，它蕴含多项新型技术和功能，其中包括两个Ultra HD多画面分割器、全面2D DVE、带4个画中画DVE的内置SuperSource合成引擎，并且每路12G-SDI输入均配有全面再同步等众多功能！

接口

视频输入接口总数

20

视频输出接口总数

13

辅助输出接口总数

6

SDI速率

1.5G、3G、6G、12G

音频输入接口总数

2路XLR 2路RCA

音频输出接口总数

2路XLR用于节目，2路XLR用于监视器。

时间码接口

1x XLR时间码输入。1x XLR时间码输出。

同步输入

三电平或黑场。

视频输入再同步

20路输入均配备。

SDI视频输入

20路可切换10bit HD/Ultra HD 4K。2通道嵌入式音频。

其他音频输出

1路XLR用于时间码，1路XLR用于对讲。

SDI音频输出

所有SDI输出上都嵌入2个音频通道。

其他音频输入

1路XLR用于时间码，1路XLR用于对讲。

SDI节目输出

3路可切换10bit HD/Ultra HD 4K。

下变换SDI节目输出

1路10bit（Ultra HD 4K到HD）。

SDI预监输出

1路可切换10bit HD/Ultra HD 4K。

Multi View数量

2路SDI

Multi View输出

2路SDI

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）。

计算机接口

1个USB 2.0端口。

格式

SD视频格式

无

HD视频格式

720p50、720p59.94、

1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94

1080i50、1080i59.94

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94

SDI规范

SMPTE 292M、SMPTE 424M、SMPTE 2082

视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 601、REC 709、REC 2020

产品规格

上游键控

16，带色键/线性键/亮度键

下游键控

2

色度键控

16

对讲支持

无

混音消除支持

无

线性/亮度键控

19

转场键控（Stinger/DVE）

1个Stinger，1个DVE

叠加层总数

26

图形发生器

19

彩底发生器

2

带3D边框或下拉阴影的DVE

1

控制面板

软件或选购硬件面板

可指派窗口

16

Tally

红色表示节目，绿色表示预监

窗口源标签

支持

多画面分割监看

多画面分割监看

2路10画面布局，共20个分割画面

Multi View视频格式

可选HD或Ultra HD

媒体播放器

媒体播放器

4

媒体池静帧容量

64个，带填充和键

媒体池片段容量

2个，带填充和键

媒体播放器可存放的720 HD片段长度

3200帧

媒体播放器可存放的1080 HD片段长度

1440帧

媒体播放器可存放的Ultra HD片段长度

360帧

媒体池静态图格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒体池视频文件格式

TGA序列

媒体池音频文件格式

WAV、MP3和AIFF

显示器

界面

监视器最低分辨率要求为1366 x 768像素。

前面板

自带高清LCD监视器用于显示视频，并配备42个LED按钮用于Aux辅助切换。

处理

处理延迟

< 7条扫描线。

调音台

2个通道混合器，每个具备24路输入。

可选On/Off/音频跟随视频（AFV）。

电平和峰值音频表。

主增益控制。

为监看专设模拟输出。

4K到HD下变换

支持，1路节目。

软件

附赠软件控制面板

附赠ATEM Software Control Panel软件控制面板，支持 Mac 10.11 El Capitan、MacOS Sierra 10.12或更高版本 ，以及64位版Windows 8.1或64位版Windows 10操作系统。

软件更新

使用USB 2.0接口直接连接到Mac或Windows计算机。自带ATEM Setup Utility。

配置

通过ATEM Software Control Panel配置。ATEM切换台主机IP地址除外，该设置需要通过USB连接切换台主机后使用ATEM Setup Utility软件设置。

操作系统

Mac 10.14 Mojave、

Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系统。

电源要求

电源

2个内部100-240V AC电源

功耗

300W

物理规格

物理安装

物理安装

2个机架单位

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4°到140° F）

相对湿度

0%到90%不结露

装箱配置

ATEM 4 M/E Broadcast Studio 4K

含有软件和操作手册的SD卡
