5路HDMI 4K录播一体机NK-UHD505ERC-4K

概述：

  派尼珂5路HDMI 4K录播一体机NK-UHD505ERC-4K,是一款1U机架式嵌入式架构超高清互动录播主机，支持5路HDMI输入，支持4K会议摄像机或者超高清信号输入，1路HDMI/DVI+1路VGA本地导播画面输出，可外接大屏幕或者投影等显示设备。支持双向音视频4K互动及资源模式5路+导播模式共6路实时录制，直播，点播，6路中任选2路进行4K录制其余支持1080P60HZ录制，支持超高清视频4K H.265编解码，支持高清音频48K采样AAC编解码，支持内置内盘+USB3.0外接U盘（移动硬盘）双盘录制，并支持录制文件掉电保护功能。稳定高效低功耗，支持手机/Pad观看直播及点播。支持IE浏览操作、参数设置、导播管理。

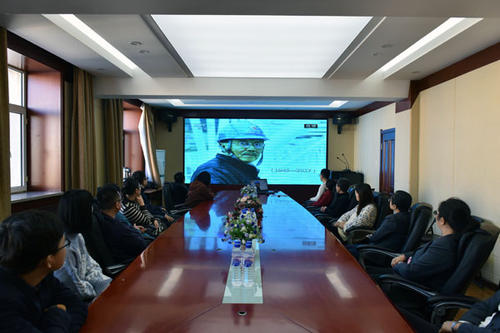

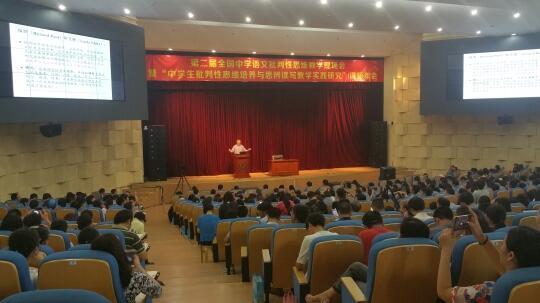

应用场景：应用于各种视频会议系统，通讯指挥系统、医疗手术室、医疗教学直播、医学示教、培训室、录播教室、婚庆现场、赛事直播、科研、多媒体等高清音视频行业。

产品特点：

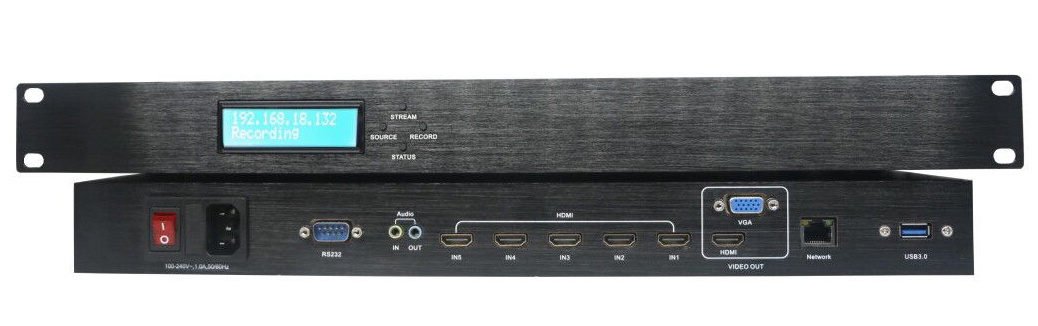

1、系统结构：一体化嵌入式架构，1U机箱。

2、视频采集：纯硬件采集方式。

3、视频输入接口：5路HDMI(4K)，兼容DVI/VGA/YPbPr/CVBS

4、输入分辨率：HDMI/DVI 4k(3840╳2160/30HZ),VGA(640╳480 ~ 1920╳1200）

5、音频输入接口：3.5mm立体声, 48khz采样，AAC编码。

6、输出接口2路：1路HDMI 4K(3840╳2160)兼容DVI接口；1路VGA（1920╳1200）

7、网络：1个1000M。

8、串口：1个RS232，支持网络透明串口模式

9、 USB3.0：支持U盘/无线wifi网卡。

10、网络流煤体延时：≤１秒。

11、录制文件格式：MP4。

12、录播功能：同步录制／同步直播／在线点播／远程导播／互动录播。

13、录播模式：多流多画面(资源模式)／单流单画面(电影模式)／单流多画面（画中画）。

14、触摸屏支持控制录制/导播／回放／叠加字幕。

15、支持浏览器直接观看直播并不用装插件，支持html5点播。

16、提供苹果,安卓版本APP用于手机,Pad观看直播及点播。

17、内置1个SATA硬盘，支持支持开机自动录制和人工录像，盘满循环覆盖，彻底实现无人值守。

18、支持叠加4行字幕，每行字幕可设置开关，字体大小，色彩，坐标，支持中英文选择。

技术参数：

视音频输入

视频输入

5╳HDMI(4K)，兼容DVI,VGA,YPbPr,CVBS接口

视频输入格式/制式

VGA：1920x1200，1600x1200，1920x1080，1280x1024，1024x768等

HDMI/DVI：4K@30HZ、1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P NTSC、PAL自适应

音频输入

1路线性双声道Line In口；1路SDI数字内嵌音频；1路HDMI内嵌数字音频

视音频输出

视频输出

1路HDMI(4K)，兼容DVI,1路VGA

音频输出

1路线性双声道Line Out;1路HDMI内嵌;

视音频编码参数

视频压缩标准

H265 BP/H.264 HP5.1

视频编码分辨率

4K/2K/1920*1080/1600*1200/1680*1050/1280*1024/

1280*720/1024*768/704*576（根据不同视频输入分辨率而定）

自动侦测

支持

视频码率

32Kbps-40Mbps可自定义

视频帧率

1 ~ 60帧/秒 可自定义

音频压缩标准

AAC

音频码率

16kbps-~ 256kbps

录播

录播模式

多流多画面(资源模式)

单流单画面(电影模式)

单流多画面（画中画）

远程导播

支持

管理

开始录制/停止/状态查询

自动分段录制

支持

循环覆盖

支持

手机,Pad观看直播及点播

提供苹果,安卓版本APP

云台

5路，网页控制（云台菊花级联实现5机位控制）

录像文件

格式

MP4

分辨率

5路4K30HZ或者5路1920╳10806HZ/30HZ

管理

浏览器直接管理/ftp客户端均支持

掉电保护

支持

存储空间

标配内置1T硬盘(可支持2-16T)

外部接口

USB3.0

1个，USB Host

网络接口

1个，100/1000M自适应

串行接口

1个，RS232

前面板显示

小液晶屏显示IP信息

网络参数

网络协议

支持TCP/IP、UDP、IPv4、IPv6;

支持UDP TS/RTMP推流/RTMP server/RTSP/TCP裸流;

支持HTTP、FTP;

其他

电源

AC100-240V供电

系统

嵌入式Linux

功耗

≤25W

工作温度

-15℃--＋55℃

工作湿度

10％～90％，无冷凝

尺寸(1u)

440mm(宽) ×210mm(深) ×44mm(高)

重量

约1.48Kg
