ATEM 1 M/E Production Studio 4K

先进的ATEM 1 M/E Production Studio 4K机型可在SD、HD及Ultra HD视频格式之间切换， 可连接大量视频源，如摄影机、硬盘录机以及计算机。配备10路输出、色键抠像、各类转场、媒体池、4个上游键控、下游键控、调音台、多画面分割、全动态DVE、Stinger转场特技、含有全动态视频以的大容量媒体池和3路辅助输出！

接口

视频输入接口总数

11个，其中10个为有效输入

视频输出接口总数

10

辅助输出接口总数

3

SDI速率

270Mb、1.5G、3G、6G

音频输入接口总数

2路XLR 2路RCA

音频输出接口总数

2路XLR用于节目

时间码接口

无

同步输入

三电平或黑场

视频输入再同步

10路输入均配备

SDI视频输入

10路可切换10bit SD/HD/Ultra HD 4K。2通道嵌入式音频。

HDMI视频输入

1路HDMI A类。可切换10bit SD/HD/Ultra HD 4K。2通道嵌入式音频。

模拟音频输出

2路XLR

SDI音频输出

所有SDI输出上都嵌入2个音频通道。

SDI节目输出

2路可切换10bit SD/HD/Ultra HD 4K。

HDMI节目输出

1路HDMI A类。可切换10bit SD/HD/Ultra HD 4K。

下变换SDI节目输出

1路10-bit（Ultra HD 4K到HD）

SDI预监输出

1路可切换10bit SD/HD/Ultra HD 4K。

Multi View总数

1

SDI Multi View输出

1

HDMI Multi View输出

1

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）

计算机接口

1个USB 2.0端口。

格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94

1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94

1080i50、 1080i59.94

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 424M。

视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 601、 REC 709、 REC 2020

计算机HDMI输入分辨率

720 x 480i 59.94Hz、

720 x 576i 50Hz、

1280 x 720 59.94Hz、

1280 x 720 50Hz、

1920 x 1080 50Hz、

1920 x 1080 59.94Hz、

3840 x 2160 23.98Hz、

3840 x 2160 24Hz、

3840 x 2160 25Hz、

3840 x 2160 29.97Hz。

产品规格

上游键控

4个，带色键/线性键/亮度键

下游键控

2

对讲支持

无

混音消除支持

无

色度键控

4

线性/亮度键控

7

转场键控（Stinger/DVE）

1个Stinger，1个DVE

叠加层总数

8

图形发生器

7

彩底发生器

2

带3D边框或下拉阴影的DVE

1

控制面板兼容性

首选ATEM 1 M/E Broadcast Panel。兼容ATEM 2 M/E Broadcast Panel硬件控制面板。附赠ATEM Software Control Panel软件控制面板。

媒体播放器

媒体播放器

2

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

32个，带填充和键

媒体池片段容量

2个，带填充和键，

媒体播放器可存放的720 HD片段长度

1600帧

媒体播放器可存放的1080 HD片段长度

720帧

媒体播放器可存放的Ultra HD片段长度

180帧

NTSC/PAL制式片段最大长度

3600帧

媒体池静态图格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒体池视频文件格式

TGA序列

媒体池音频文件格式

WAV、MP3和AIFF

多画面分割监看

多画面分割监看

1路10画面布局

可指派窗口

8

Tally

红色表示节目，绿色表示预监。

窗口源标签

支持

多画面分割视频格式

HD

显示器

界面

监视器最低分辨率要求为1366 x 768像素。

前面板

内置LCD监视器，可显示视频，42个LED按钮用于Aux切换。

处理

色彩空间转换

硬件实时

处理延迟

< 2条扫描线。

调音台

2通道调音台，具备12路输入。可选On/Off/音频跟随视频（AFV）。电平和峰值音频表。主增益控制。模拟输出可用于独立的监看。

4K到HD下变换

支持，1路节目。

软件

附赠软件控制面板

附赠ATEM Software Control Panel软件控制面板，支持Mac 10.12 Sierra、Mac 10.13 High Sierra或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。

软件更新

使用USB 2.0接口直接连接到Mac OS或Windows计算机 附赠ATEM Switcher Utility软件。

配置

通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。

操作系统

Mac 10.14 Mojave、

Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系统。

电源要求

电源

1个内部100-240V AC电源

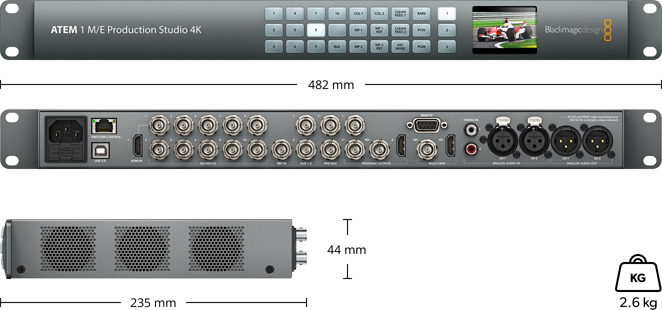

物理规格

物理安装

物理安装

1RU

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4° 到 140° F）

相对湿度

0%到90%不结露

装箱配置

ATEM 1 M/E Production Studio 4K

含有软件和操作手册的SD卡

保修

12个月有限制造商保修。
