ATEM Constellation 8K

技术规格

描述

蕴含丰富功能的Ultra HD现场制作切换台，结合使用堪当8K制作大任！这款大型4 M/E切换台配备40路12G-SDI输入、24路12G-SDI辅助输出、4个DVE、16个ATEM Advanced Chroma Keyer、4个媒体播放器、4个独立Ultra HD多画面分割器、2个SuperSource处理器，并且所有输入都配有格式转换功能！当切换到8K制作时，所有这些功能都会齐心协力将它打造成一款原生8K切换台！此外，这款切换台还自带对讲功能，并配备拥有均衡器和动态处理的专业级156通道Fairlight调音台！

接口

视频输入接口总数

40 x 上至Ultra HD / 10 x 8K

视频输出接口总数

28 x 上至Ultra HD / 7 x 8K

辅助输出接口总数

24 x 上至Ultra HD / 6 x 8K

SDI速率

1.5G、3G、6G、12G

音频输入接口总数

2 x 平衡1 / 4英寸插孔、1 x 32通道立体声BNC MADI输入接口。

音频输出接口总数

2 x 平衡1 / 4英寸插孔、2 x 32通道立体声BNC MADI输出接口。

时间码接口

无

同步输入

三电平或黑场

视频输入再同步

40路输入均配备

帧率和格式转换器

40路输入均配备

SDI视频输入

40 x 10bit 720p、1080i、1080p、2160p以及10 x 4320p可切换。

其他音频输出

1 x 5针XLR对讲。

SDI音频输出

所有SDI输出上都嵌入2个音频通道。

其他音频输入

1 x 5针XLR对讲。

SDI节目输出

从24路SDI输出中任选。

下变换SDI节目输出

无

SDI预监输出

从24路SDI输出中任选。

多画面分割总数

4 x 上至Ultra HD / 1 x 8K

SDI多画面分割输出

4

HDMI多画面分割输出

无

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。

内部时间码发生器

支持

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface（需另购）添加。

计算机接口

1个USB 2.0端口。

格式

SD视频格式

无

HD视频格式

720p50、720p59.94

1080i50、 1080i59.94

1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94

8K视频格式

4320p23.98、4320p24、4320p25、4320p29.97、4320p50、4320p59.94

SDI规范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级和B级、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10、SMPTE 2082-12。

视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 601、REC 709、REC 2020。

SDI自动切换

可在A级和B级3G‑SDI、6G‑SDI和12G‑SDI之间自动检测。8K模式需二取样交织（2SI）。

产品规格

上游键控

16 x 上至Ultra HD / 4 x 8K色度/线性/亮度键。

下游键控

4 x 上至Ultra HD / 2 x 8K。

高级色键

16 x 上至Ultra HD / 4 x 8K。

对讲支持

支持

混音消除支持

支持

线性/亮度键控

21 x 上至Ultra HD / 7 x 8K

转场键控（Stinger/DVE）

4个Stinger，4个DVE。

叠加层总数

28 x 上至Ultra HD / 7 x 8K

图形发生器

21 x 上至Ultra HD / 9 x 8K

彩底发生器

2

带3D边框或下拉阴影的DVE

4 x 上至Ultra HD / 1 x 8K

控制面板

前面板紧急切换，也可使用软件控制面板或选购硬件面板。

可指派窗口

64 x 上至Ultra HD / 16 x 8K

Tally

红色表示节目，绿色表示预监。

窗口源标签

支持

多画面分割监看

多画面分割监看

4 x 16分割画面选项，最多可实现64个分割画面。

多画面分割视频格式

可选HD、Ultra HD或8K。

媒体播放器

媒体播放器

4 x 上至Ultra HD / 1 x 8K

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

64 x 上至Ultra HD / 24 x 8K填充和键。

媒体池片段容量

4 x 上至Ultra HD / 2 x 8K填充和键。

媒体播放器可存放的720 HD片段长度

3200帧

媒体播放器可存放的1080 HD片段长度

1600帧

媒体播放器可存放的Ultra HD片段长度

400帧

媒体播放器可存放的8K片段长度

100帧

媒体池静态图格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒体池视频文件格式

TGA序列

媒体池音频文件格式

WAV、MP3和AIFF

显示器

界面

监视器最低分辨率要求为1366 x 768像素。

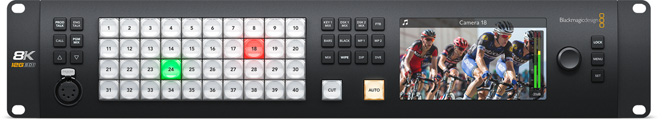

前面板

内置HD LCD视频监视器，设有42个LED按钮可进行设置和紧急切换所用，8个源信号按钮、4个转场按钮、6个对讲选择和混合按钮、菜单控制旋钮和设置按钮、前面板锁定按钮。

处理

处理延迟

上至Ultra HD < 7条扫描线，8K格式10条扫描线。

调音台

156通道调音台。

可选On/Off/音频跟随视频（AFV）。

电平和峰值音频表。

主增益控制。

6频段参量均衡器、动态处理包括扩展器、门限器、压缩器和限制器。

下变换

无

软件

附赠软件控制面板

附赠ATEM Software Control Panel软件控制面板，支持Mac 10.13 Sierra、Mac 10.14 Mojave或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。

软件更新

使用USB 2.0接口直接连接到Mac OS或Windows计算机。自带ATEM Setup Utility。

配置

通过ATEM Software Control Panel配置。ATEM切换台主机IP地址除外，该设置需要通过USB连接切换台主机后使用ATEM Setup Utility软件设置。

操作系统

Mac 10.14 Mojave、

Mac 10.15 Catalina或更高版本。

Windows 8.1和10的64位操作系统。

电源要求

电源

2个内部100-240V AC电源。

功耗

300W

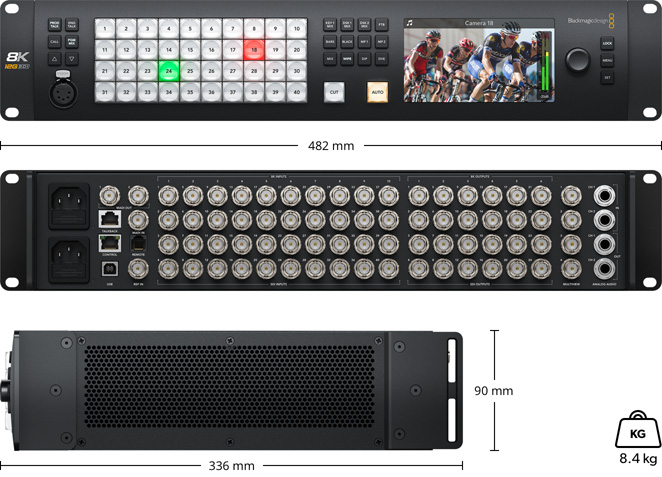

物理规格

物理安装

物理安装

2个机架单位。

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4° 到 140° F）

相对湿度

0%到90%不结露

装箱配置

ATEM Constellation 8K

含有软件和操作手册的SD卡

保修

12个月有限制造商保修。
