ATEM Advanced硬件控制面板

专业广播级工作流程的得力助手！

如果要获得高端专业的控制，请添置选配的ATEM Advanced硬件控制面板！ATEM Constellation可通过软件控制面板实现操控，而使用ATEM Advanced硬件控制面板更能让您效率倍增！ATEM Advanced硬件控制面板可充分释放ATEM Constellation的强大潜能，解锁海量控制，助您实现更为复杂的特效制作。而且，它有着极具手感的广播级高品质按钮、旋钮和T型推杆，足以让您同时获取切换台上的所有功能。试想使用4 M/E型号可同时操作所有M/E功能，在ATEM Constellation切换台上可为每路SDI源都搭配一个输入按钮！

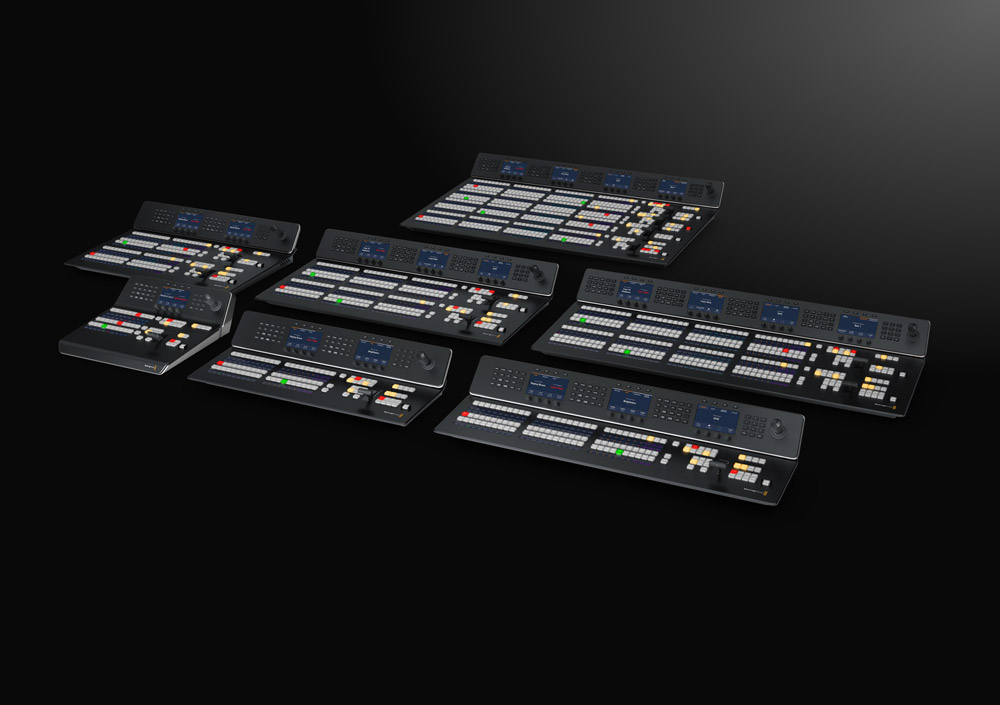

三款强大的ATEMAdvanced硬件控制面板！

ATEM 1 M/EAdvanced Panel

1 M/E型号配有单个M/E列，包括10个输入按钮和1个系统控制LCD屏幕。虽然是1 M/E面板，您仍然可以控制大型切换台上的所有M/E。用户可自定义输入按钮的颜色，同时按钮还搭载标签LCD。此外，控制面板还配有DVE摇杆和T型推杆。

ATEM 2 M/EAdvanced Panel

2 M/E型号配有两个M/E列，每列提供20个输入按钮，以及两个独立的系统控制LCD。另外每列最多可在大型切换台上控制4个M/E列。所有列和输入按钮均包含可自定义标签的LCD。每列还搭载一个独立的选择母线！

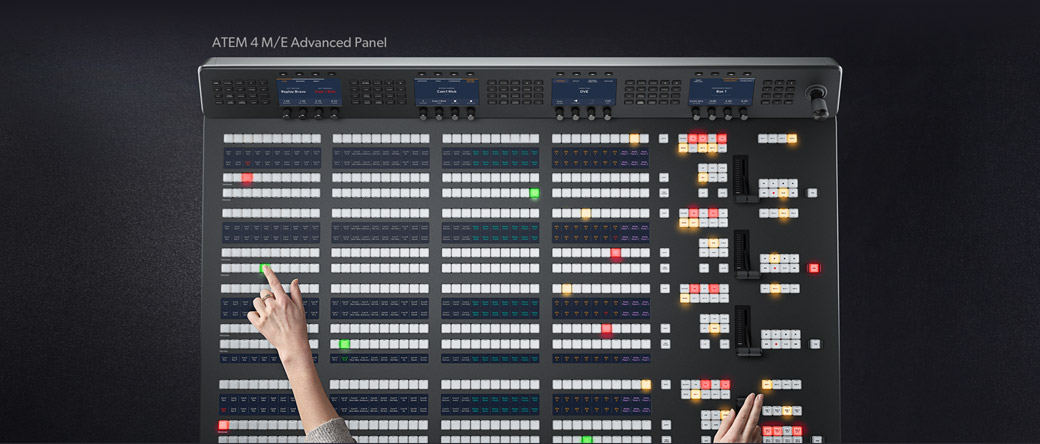

ATEM 4 M/EAdvanced Panel

这款机型的尺寸足够大，能理想契合ATEM Constellation切换台的功能！它拥有4 M/E列，每列配有40个输入按钮和4个独立系统控制LCD。这款大型控制面板搭载24个LCD，用于自定义每列上的每一个按钮！

加速现场制作！

有了ATEM控制面板，制作从未如此简单有趣！

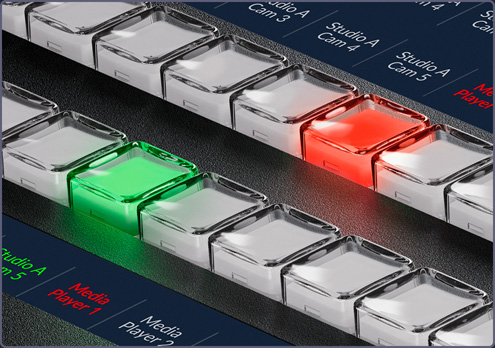

选择信号源

将摄影机信号即时切换到直播！

ATEM Constellation的设计旨在为您提供先进的现场切换工作流程。其内部分别设有节目和预监母线，可用来进行快速准确的信号源切换。您可以通过辅助输出或在多画面分割上查看所选择的预监母线。然后，只要在控制面板的预监母线上进行选择，画面就会出现在预监屏幕上，供您先查看信号源，再将其切入播出。接下来，只要按下Cut或Auto按钮，就能将信号源切入直播！此外，您还可以切换节目母线上的信号源，这样就可以立即将它们切入直播！

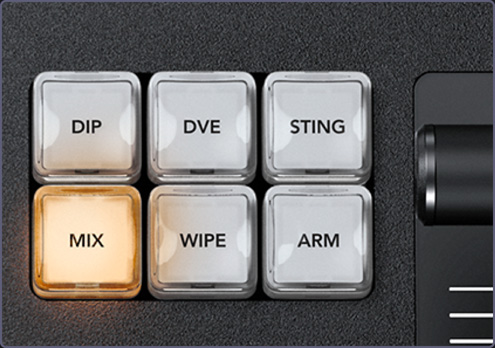

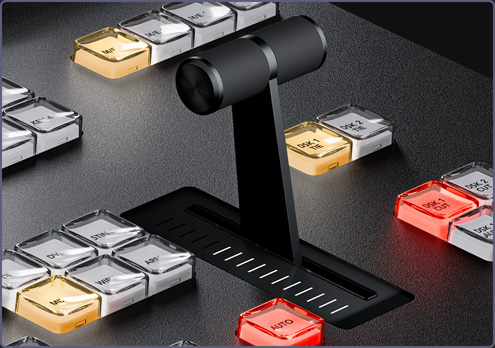

转场控制

选中并自定义转场

为每个转场专门分配一个硬件按钮，获得全面的转场控制！当您选择转场类型时，系统控制LCD屏幕会显示相应转场的选项，您无需在复杂的菜单中进行导航就能更改其各项参数。这一即时可用的功能为您提供了诸多切换方法。只需在预监母线上选中一个新的信号源，按CUT执行硬切转场，或按AUTO执行所选的混合、浸入、划像或DVE转场即可！您甚至可以直接在节目母线上进行切换。有了ATEM Advanced硬件控制面板，您将获得丰富而全面的控制，所有转场类型尽在掌握。

转场风格

混合、浸入、划像、DVE，应有尽有！

ATEM切换台提供给您了大量的转场风格！混合转场能像NLE交叉叠化一般流畅地混合信号源。产品自带标准SMPTE划像，并且提供边缘柔化控制，可获得平滑优美的转场，生动效果更胜交叉叠化。浸入转场可营造出浸入色场的效果，由于它还可以选择浸入到任何视频源，因此能创建出独具创意的精彩效果！DVE转场则可以使用DVE创建炫目的移动效果，将前景画面进行整体移动！除此之外，您还可以将DVE和媒体池中的静态图结合使用，打造出精彩的图文划像效果！T型推杆还可以手动调整转场的位置，实现全方位控制！

混合、浸入或者划像，甚至精彩的可编程DVE和Stinger动画转场等各种特效，动动手指即可实现！

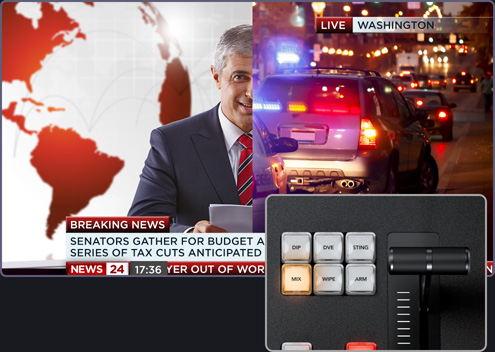

划像转场

将划像变得激动人心！

对参数进行设置后，平平无奇的划像转场也能华丽变身成为令人称奇的精彩效果！您可以直接在LCD上选择划像图案，也可以添加大量自定义效果来满足制作风格的需要。可供调整的参数包括对称性、柔化程度、彩色边框的宽度和柔化程度，以及划像中心的位置等等。您甚至还可以使用专设的摇杆来精准设置具体的划像图案位置！

全面控制划像、对称、柔化等效果，并调整彩色边框宽度和柔化程度。

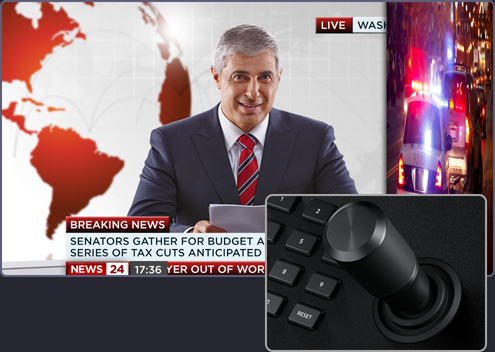

DVE转场

种类繁多，令人大开眼界

ATEM Advanced硬件控制面板设有摇杆，非常适合用来放置DVE获得自定义画中画特效。摇杆可准确设置转场的位置，旋转旋钮则能调整DVE大小。您可以使用多功能旋钮和LCD屏幕菜单来调整DVE的位置、大小以及灯光和下拉阴影等其他参数。同时，DVE还能设置为使图文飞入画面，或选择任何一个预先设计好的推移和挤压等转场效果。

上下移动内置摇杆可调整DVE位置，转动摇杆则可改变画面大小比例！

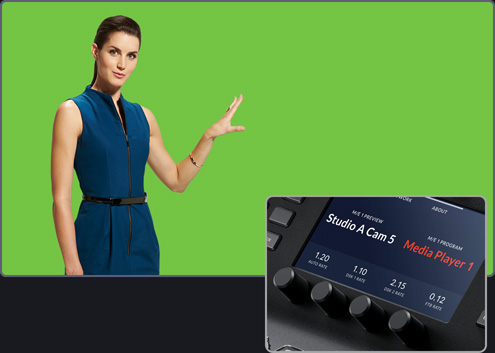

键控操作

获得精细的绿屏抠像

系统控制旋钮十分适合在进行色键抠像时使用，从而对各项参数进行精细调整以获得锐利干净的边缘，获得无缝的多层合成效果。使用软件控制时，您需要查看用户界面，但ATEM Advanced硬件控制面板设有多个控制旋钮，可以一边用它们来调整键控参数，一边查看实时视频输出，确保抠像效果令人满意。只有一边查看视频，一边细微调整键控设置，才能确保抠像效果令人满意。

精确的控制旋钮可快速完成准确无暇的色键抠像，用于多层特效。

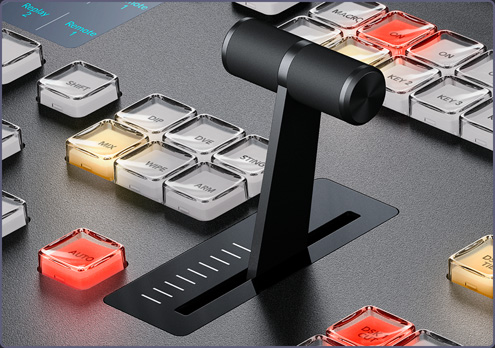

渐变推杆

手动混合各类转场

精彩的现场表演常常需要使用手动转场控制。T型推杆的设计符合人体工学，让精彩转场与现场表演浑然一体！有的现场活动需要您有敏锐的触觉，在现场活动气氛的起承转合中把握转场的恰当时机，还需要和摄像师以及各位搭档保持同步并默契配合。ATEM Constellation在表演中扮演的是指挥家的角色，它会随制作的逐渐展开和深入来操控全局。

T形推杆符合人体工学，让您实现手动转场，密切配合现场表演！

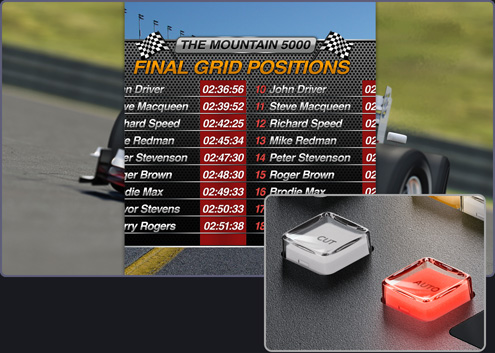

自动转场

精彩，精准！

自动转场按钮位于控制面板渐变推杆下方。选择自动转场按钮可立即执行您设置好的转场类型。这样能在触发转场操作之前确保您正确选择信号源和转场类型，始终明确掌握接下来的流程，从而大幅减少播出失误的几率。自动转场可经过编程，将时长控制在1到250帧，这么做的好处是让节目中的每个转场都整齐划一。

自动转场可应用到各种转场效果，并可预先编程，时长可介于1到250帧之间，是获得摄像机画面之间平滑切换和混合的理想之选。

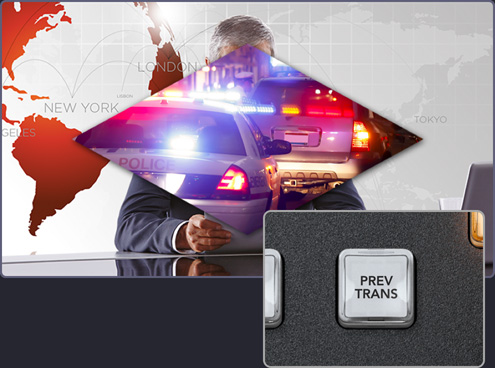

预监转场

播出期间模拟效果

硬件控制面板具备比ATEM Constellation前面板更丰富的功能，它包含十分实用的预监转场按钮，能让您先模拟转场效果，确认后再切入播出！PREV TRANS按钮能在预监视频输出或ATEM Constellation型号的多画面分割屏幕上显示结果，有助于防止直播转场准备期间发生错误。预监转场能极为有效地确保复杂转场和多层键控效果的准确设置。

1 M/E硬件控制面板专门配有预监转场按钮，便于将信号画面切入直播之前先预览下一个转场加以确认。

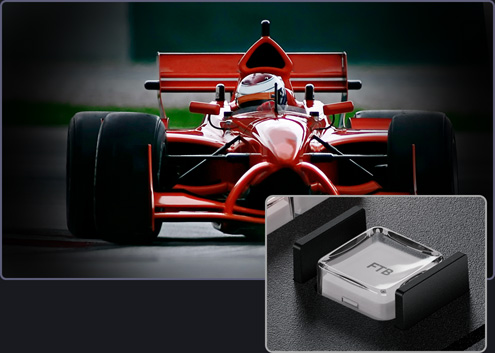

淡入黑场

收尾也要干净利落！

控制面板上内置的淡入黑场按钮可控制切换台的所有输出！选择淡入黑场（FTB）按钮可将节目输出以预设转场时长平滑淡入黑场。FTB位于所有处理的最后一个环节，因此能确保所有视频层同时淡出。您还可以选择在触发FTB的同时让音频也逐渐淡出，十分适合制作节目的开头和结尾，或者在节目间隙插播广告。FTB还包含按钮保护，可以防止意外触发功能！

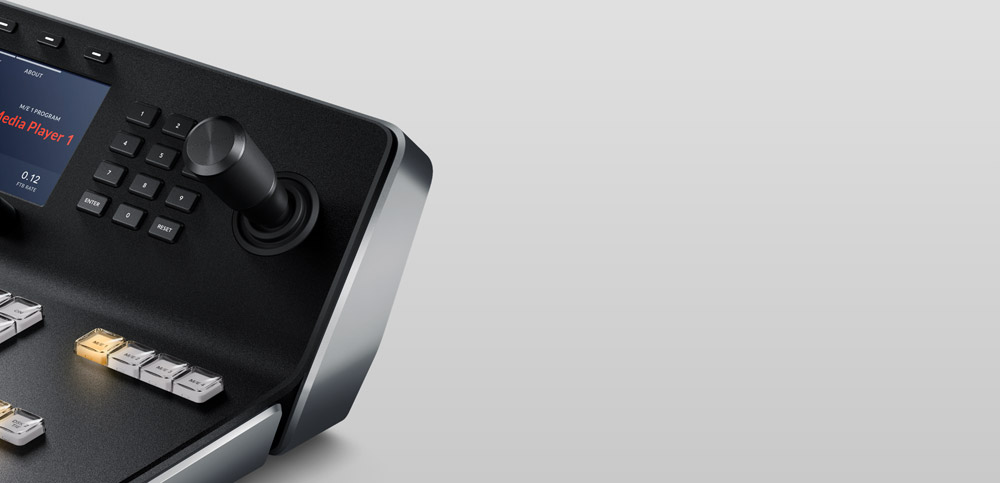

摇杆

精确控制DVE

使用摇杆移动屏幕上的各类图文元素！三轴摇杆控制可用来调整划像图案的X、Y和Z位置并放置ATEM Constellation的DVE。用摇杆控制DVE是放置直播视频画中画的理想途径。缩放大小比例、调整上下左右位置以获得令人满意的画中画特效。您还可以使用摇杆来移动DVE并输入开始和结束的关键帧屏幕位置来自定义您的动画DVE动态效果。

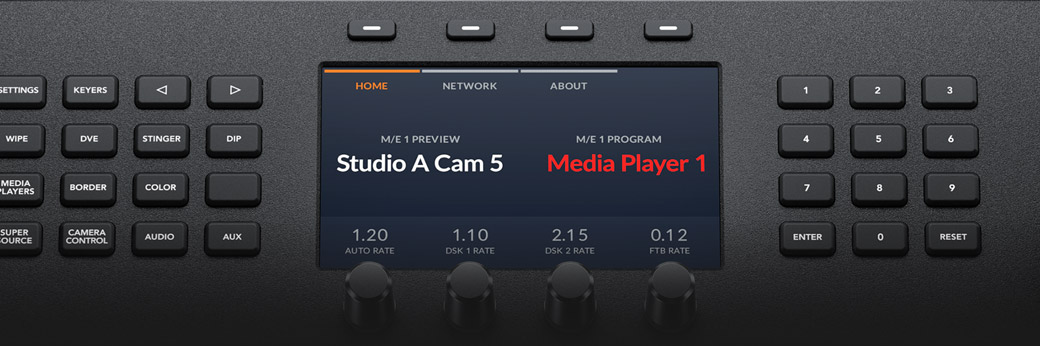

系统控制

使用菜单更改切换台设置！

您可以直接通过系统控制LCD实现全面操控。每块系统控制LCD都设有小型键盘，上面的每个按钮均可直接启用相应的功能，此外还有LCD、旋钮和多功能按钮控制。只要按下小型键盘按钮就可以看到参数显示在大尺寸LCD屏上，再使用多功能按钮和旋钮可更改每项设置。操作就是这般简单快捷！产品提供了几百个切换台参数，可用于键控、转场选择、DVE、彩底发生器，以及切换台视频格式、多画面分割设置，甚至输入按钮重映射等！您甚至可以保存和调用10个面板设置并将其保存在该控制面板中！此外，2 M/E型号设有2套独立的系统控制菜单，而4 M/E型号则搭载4个独立的系统控制LCD屏！

按钮位于选择母线上，可用来快速设定辅助输出，只需按下按钮就能即时切换信号源。

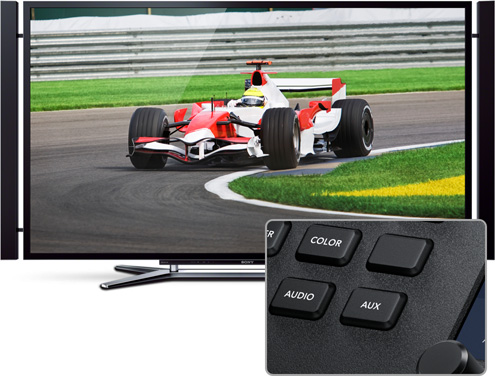

一键更改视频输出

除了输入按钮，每列M/E还设有专门的“选择母线”，可指派视频进行处理，并将源选择到辅助输出上。有了如此多的辅助输出，您可以将任意源选择到任意输出上，就好像一台SDI矩阵。选择母线位于ME按钮列上方，便于您通过单个按钮来更改源，使用简单快捷。除此之外，产品还提供标签显示，让您时刻明确每个按钮所对应的信号源。选择母线还可以直接选择输入用于像键控和DVE等其他内部处理。只有选择母线可让您内部指派信号并立即通过辅助输出！

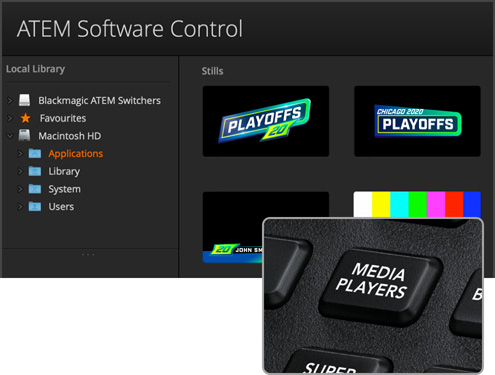

媒体播放器

图文和标题的好管家

您可以在控制面板LCD菜单的媒体池中选择静帧，只要按媒体按钮就能获取媒体播放器，并且选择将该图像作为视频源发送到媒体播放器。通过滚动媒体池图像列表可选择任何加载的静帧，列表会显示每个图像的原始文件名，让您在同一个控制面板中就可以直接快速更改静帧和标题，再也不用只为了更改标题而更换控制面板了。

从控制面板选择图文，在图文和片段之间选择并从ATEM Broadcast Control Panel直接播放片段。

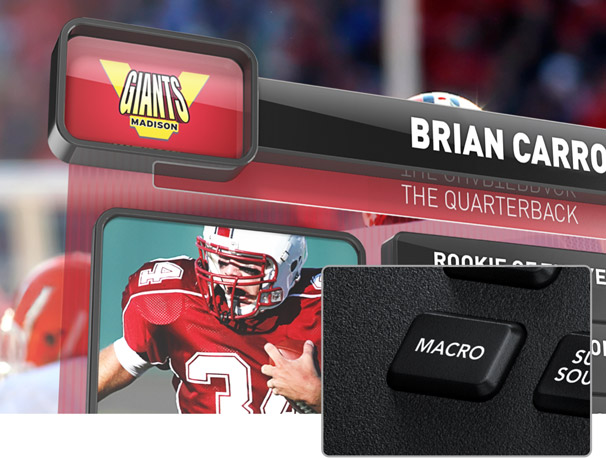

强大的自定义宏命令

一键触发！

ATEM Advanced硬件控制面板的另一个优势是内置宏命令，您可以用它来记录自定义宏命令，然后通过按钮一键触发。这样一来，您就无需使用计算机来触发宏命令了，因为您所使用的硬件控制面板就能实现这一功能。由于宏命令都存储在ATEM Constellation上，所以当您对某一条宏命令进行编辑或更改后，操作改动就会出现在所有连接的硬件或软件控制面板上。每个宏命令按钮设置为触发不同的宏命令，按钮下方的LCD小屏幕会显示该按钮所指派的宏命令。

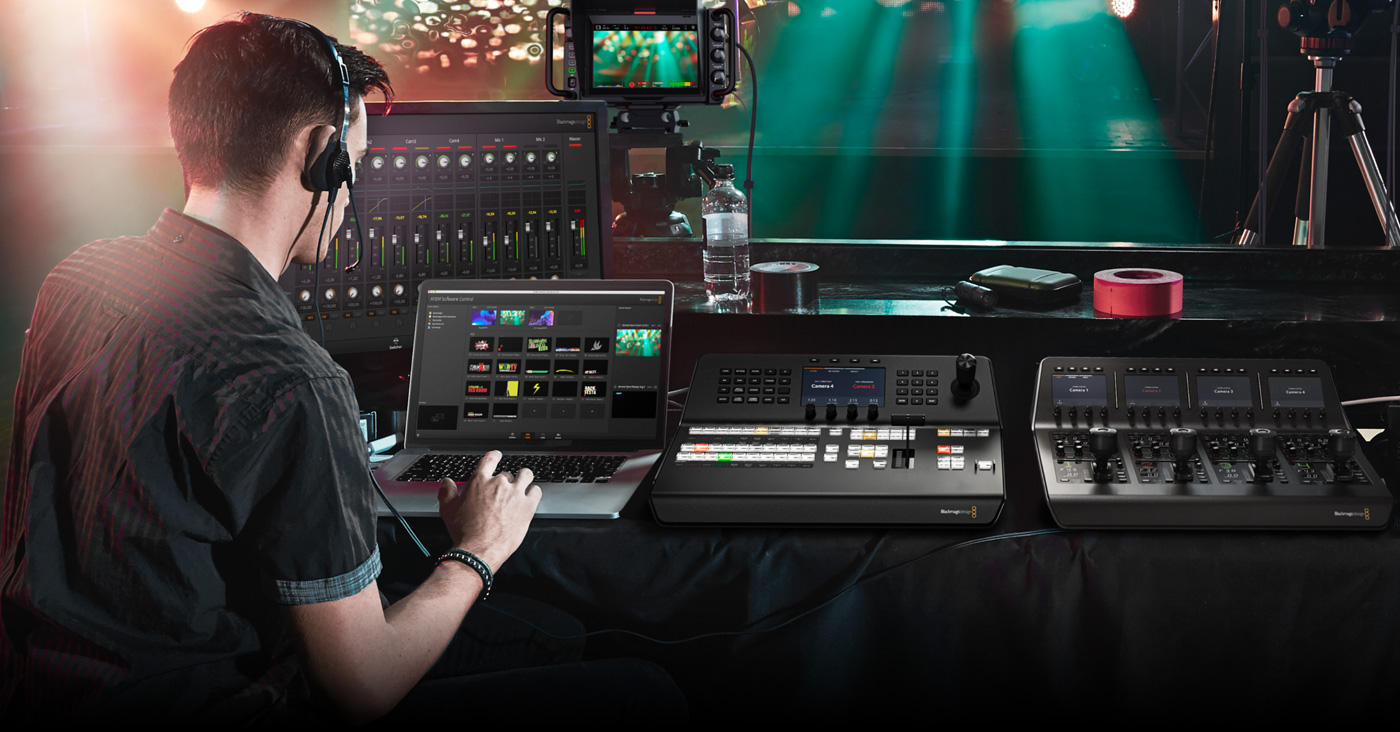

自定义控制选项

不论身在何处，都能控制ATEM切换台！

由于ATEM Constellation包含标准以太网接口，您可以利用这一接口实现远程控制。ATEM Advanced硬件控制面板、ATEM Camera Control panel及Mac和Windows系统下的ATEM Software Control都可以通过以太网连接至ATEM Constellation，您可以根据需要搭建各种面板组合，获得理想的控制设置。也就是说，您可以同时且并行使用多台控制面板。这些控制面板可分布各地，让您足不出户就能远程控制ATEM Constellation！

软件

有了软件控制，您除了可以本地控制ATEM之外，还能通过互联网在任何地方远程控制！

以太网

将任何硬件和软件切换台控制同时配合使用，即可组建成适合多用户操作的工作流程。

免费SDK

购买ATEM切换台即可获赠我们的软件开发工具包，自定义您的专属解决方案！
