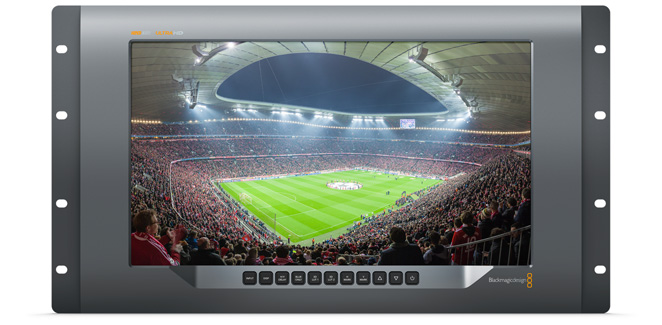

Blackmagic SmartView 4K

率先搭载12G-SDI技术的全分辨率Ultra HD广播级监视器

SmartView 4K是一款搭载12G-SDI技术的机架式Ultra HD全分辨率广播级监视器，可为您呈现高达2160p60的原生影像。这台专业的广播级监视器支持新型Ultra HD分辨率，使用高品质Teranex进行处理，可在SD和HD-SDI格式之间自动转换，显示图像干净、效果专业。它有着金属机身设计，内置控制面板，并配备3D LUT、H/V水平垂直延迟、Blue Only纯蓝模式、变焦控制、峰值对焦、自定义帧导栏等精彩功能，均可通过前面板或外部以太网实现控制！SmartView 4K支持VESA安装标准，因此可安装于显示器支架或设备机架上。

专业监看质量

SD、HD及Ultra HD，多格式广播级监看！

SmartView 4K是一款应用广泛的高品质监视器，从大型广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！SmartView 4K兼容SD、HD和Ultra HD等所有视频格式，且配备AC交流电源和12V DC直流电源输入接口，因此使用电池供电，或接入标准AC交流电源都可运行无阻。这款监视器的6RU机身设计以及VESA安装标准的兼容力让它可顺利安装于机架上以及户外转播车内，甚至可采用壁挂式安装或固定在显示器支架上！SmartView 4K对于任何播出机构、移动转播车，甚至是出外景使用的航空箱来说都是专业级监视器！

优雅的设计

金属机身设计旨在耐久！

SmartView 4K配有惊艳的金属前面板和精美的机架式设计，并设有背光按钮，所有控制一目了然，轻松掌握！它不仅可安装于标准的19英寸机架系统上，而且还在机身后侧配有VESA安装点。专业广播接口都设在机身侧面，这使得SmartView 4K更加纤薄，可安装在狭窄空间。此外，它还配备标准12G-SDI BNC接口，即使在颠簸的转播车上使用也不用担心电缆会因震动而断开连接。由于它同时配备DC和AC电源接口，因此可为您提供极大的灵活性，无论是外景还是演播室制作都能使用。当使用多台监视器或需要远程设置时，您还能通过以太网来控制SmartView 4K。

无可挑剔的高分辨率

全分辨率Ultra HD，每一粒像素都清晰可辨

SmartView 4K能驾驭SD、HD-SDI、3G-SDI、6G-SDI及12G-SGI等各种格式的影像，能为您提供极具前瞻性的监看解决方案。其SDI输入接口能自动检测输入的视频格式，并立即进行时钟恢复。这款全分辨率Ultra HD监视器甚至在60p的高帧率下也能让来自SDI输入的3840 x 2160分辨率影像中的每一粒像素都清晰可见！如此强大的高帧率支持是体育类快速运动画面的理想选择，与此同时，产品还兼顾前瞻设计理念！

广播级质量

Ultra HD画质，细节一一呈现！

SmartView 4K在拥有轻薄设计的同时依然能保有非凡的画质。它的超亮LCD显示屏具有超宽可视角度，先进的全数字化控制可使所有设置始终维持原样。您可启动自定义3D LUT来校准监视器并进行现场查看！当监看SD或HD信号时，其内置的Teranex处理器可使用先进的专利技术PixelMotion™算法进行自动去隔行，并将视频画质增强到Ultra HD分辨率。它能为您带来纯净无暇的画面品质和细腻流畅的视觉体验！

1080 HD image

Image upscaling using PixelMotion

Ultra HD image

本地及遥控控制

主控室中运筹帷幄，所有监视器尽在掌握！

当您正繁忙工作时，必定没有精力去花时间摸索令人眼花缭乱的各项控制。SmartView 4K可通过便捷易用的前面板操控，亦可将Mac或PC连接到以太网实现遥控控制。其前面板按钮的背光设计使它在微暗的演播室或户外工作环境下都易于使用。此外，前面板还可以选择输入、调节亮度、查看峰值对焦、缩放图像、选择3D LUT以及实现H/V水平垂直延迟、Blue Only纯蓝模式及帧导栏功能等其它先进的广播级功能。SmartView 4K还附赠兼容Mac及PC的软件，连接到以太网便可遥控全部设置，这对于大型演播厅及后期制作室来说简直是理想之选！

H/V Delay

Blue only

3D Luts

H and V Markers

广播级功能特性

真正的专业广播级监视器！

SmartView 4K配备了全面监看图像各个技术层面所需的丰富功能。其H/V水平垂直延迟功能可将画面向左、向下或左下调整，从而显示SDI信号消隐区的各类数据和信息供您监看。现在您可以清楚看到被遮挡掉的隐藏信息，例如内嵌音频数据、字幕、VITC信息及其他隐藏于SDI图像边缘的信息。Blue Only纯蓝模式功能可供检查色相及图像噪点。此外，它支持专业的3D LUT，能帮助您在对数及线性伽马间切换，或启动用于监视器校对的LUT，而它的可调式帧导栏则是将各类图文信息对齐的理想工具！

高品质接口

既可连接常规SDI，亦可

连接光纤！

SmartView 4K配有两路多速率12G-SDI输入接口，只需按下按钮即可在两路不同输入间进行选择！12G-SDI是新型先进SDI接口，可兼容从SD、HD直至Ultra HD 2160 60p的所有SDI设备。高速切换使得更改格式几乎是瞬间完成。同时还有一个兼容SMPTE的光纤SDI插槽，添入一个光纤SDI模块就可通过光纤直接连接到监视器上！此外，您还可以获得以太网环通接口、AC和DC电源输入接口、Tally输入接口和用于软件更新的USB接口，以及12G-SDI环通输出接口。

以太网遥控控制

在Mac或Windows计算机上就能修改所有设置！

为了能统筹控制和监看摄影机，通常大型播出机构需要部署多台机架并设有多台监视器，甚至采用壁挂方式安装多台监视器用于主控室和各机位画面监看。SmartView 4K可简化以上操作，因为您可以在Mac或Windows上运行软件，并通过以太网来控制所有的监视器。SmartView 4K备有以太网环通，因此您不需要购买昂贵的以太网交换机也可快速上传3D LUT。您甚至可以复制和粘贴各监视器的设置，从而统一各个显示，使设置更为快捷。有了网络控制，您再也不用艰难地趴在桌子上或是演播室控制台上去调整监视器了！

SmartView 4K

技术规格

查找经销商 打印PDF

描述

全分辨率Ultra HD广播级监视器，搭载多速率12G-SDI技术，显示屏画面明亮清晰且具备超宽可视角度，并配备3D LUT支持、水平/垂直延迟、Blue only纯蓝模式、可调安全框等众多先进的广播级功能！SmartView 4K兼容所有SD、HD和Ultra HD格式，最高可达2160p60。此外，它还配备AC和DC电源接口，可在演播厅和现场使用。

接口

SDI视频输入

2 x SDI输入，自适应SD、HD、3G、6G和12G-SDI。时钟恢复视频输出。

请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.

视频光纤输入

SFP Optical Fiber光纤连接器联笼。

SDI视频输出

自动切换为与输入相应的格式。

多速率支持

自动检测4K、2K、HD或标清输入。

更新和配置

USB

以太网

千兆以太网环通输出。

Tally

9针D型连接器

格式

SD格式支持

525i59.94 NTSC、625i25 PAL

HD格式支持

720p50、 720p59.94、 720p60

1080p23.98、 1080p24、 1080p25、 1080p29.97、 1080p30、 1080p47.95、 1080p48、 1080p50、 1080p59.94、 1080p60

1080PsF23.98、 1080PsF24、 1080PsF25、 1080PsF29.97、 1080PsF30

1080i50、 1080i59.94、 1080i60

2K格式支持

2Kp23.98 DCI、 2Kp24 DCI、 2Kp25 DCI、 2Kp29.97 DCI、 2Kp30 DCI、 2Kp47.95 DCI、 2Kp48 DCI、 2Kp50 DCI、 2Kp59.94 DCI、 2Kp60 DCI

2KPsF23.98、 2KPsF24、 2KPsF25、 2KPsF29.97、 2KPsF30

Ultra HD格式支持

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

4K格式支持

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

SDI规范

SMPTE 259M、 SMPTE 292M、 SMPTE 296M、 SMPTE 372M、 SMPTE 424M A级和B级、 SMPTE 425M、 SMPTE 2082

SDI色彩空间

REC 601、REC 709

SDI自适应

自动选择SD、HD、3G、6G和12G-SDI。

视频采样

4:2:2和4:4:4

软件

内部软件升级

通过自带的固件更新程序升级。

设置控制

通过USB或以太网。

操作系统

Mac 10.13 High Sierra、

Mac 10.14 Mojave或更高版本。

Windows 8.1或Windows 10。

显示器

显示器元件

15.6英寸TFT Active Matrix LCD

显示器分辨率

3840 x 2160像素

响应时间

25ms

对比率

1000:1

色彩深度

1670万色

电源要求

电源

内置IEC 90 - 240V AC电源，以及DC输入接口用于外部电源。

功耗

24 W

物理规格

环境规格

操作温度

0°到40°C（32°到104°F）

操作温度

0°到40°C（32°到104°F）

相对湿度

0%到90%不结露

装箱配置

SmartView 4K

含有软件和操作手册的SD卡

保修

12个月有限制造商保修。
