一、项目背景
      电视一直是国家和党中央宣传和稳定社会的重要舆论工具，电视播出的内容和质量的好坏，直接影响到党和国家方针政策的宣传贯彻和社会稳定，对电视播出内容和传输质量进行实时监测已经成为广播电视行业管理的首要任务。
现在大部分前端播出单位仍然使用人工监看的方式，对于部分信号故障很可能无法及时发现，而且缺乏相关事后记录措施，其中存在着很大的安全隐患。随着电视的节目数量增加、通过电视监测系统可以及时发现播出事故，通过故障录像能了解到更多细节。使用先进的数字化技术监测手段替代人工监测已经成为发展的趋势，这样既能降低值班员的工作强度，又能提高播出系统的技术管理水平，确保信号播出安全。
     北京金宇视通科技有限公司的自动化监测系统实施方案是以国家广电总局《无线台站全台自动化建设实施指导意见》为标准,以《广播电视安全播出管理规定》(简称62号令)为指导,以自动控制、通信网络、计算机、传感器、视频处理等技术为手段,以“有人留守,无人值班”为目标,建设一个自动化水平高、系统运行安全可靠、满足分层管理需求的发射台(站)自动化系统,确保安全播出、提高工作效率和管理水平,为发射台和各级管理机构提供一个先进的综合管理平台。监控系统包括信源自动处理系统、信号监测系统、发射机自动处理系统、环境监测系统、电力监测系统、台站视频监测系统、短信报警系统组成。
二、整体方案
   1. 依据标准
      Ø GB 20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》
      Ø GY/T 229.3-2008《地面数字电视传输流复用和接口技术规范》
      Ø GY/T 230-228《数字电视广播业务信息规范》
      Ø GY/T231-2008《数字电视广播电子节目指南规范》
      Ø ISO/IEC 13818-4
      Ø ETSI TR 101 290
      Ø GB/T 17975.1-2000 《信息技术 运动图像及其伴音信号的通用编码第1部分系统》
      Ø GB/T 17975.2-2000 《信息技术 运动图像及其伴音信号的通用编码第2部分视频》
      Ø GB/T 17975.3-2000 《信息技术 运动图像及其伴音信号的通用编码第3部分音频》
      Ø GY/T142-1999：米波分米波地面电视广播监测技术规范；
   2. 设计原则
     标准性
     系统设计符合中华人民共和国国标、广电总局制定的相关行业标准和相关技术规范。
    开放性
    系统为开放的系统，无条件向客户提供开放的接口。可以兼容符合标准的第三方厂商的设备。
    扩展性
    在保证初期业务的前提下，预留有充分的扩展空间，可以以多种方式进行规模扩展，扩展过程简单易行、平滑无缝，且不影响系统正常播出。
    可定制和升级性
    针对项目的实际需要进行定制开发，能够实现可预见的平滑升级，确保在系统不作大的变更前提下，平滑升级到更高的层次。
    可靠性
    提供的系统采用成熟先进的技术，保证系统长时间不间断工作状态下的稳定与可靠，避免因系统工作不稳定而产生误报现象，确保监测质量和准确率。我们尊重任何一个改进意见或者问题反馈并持续改进。
    安全性
    系统管理安全、保密，提供完善的系统管理、用户管理，
    可管理性
    系统易于维护保养和升级，设备在出现故障时可以迅速更换。
    先进性
    采用符合国际国内标准的、比较成熟的技术，系统功能、性能须充分显示系统的优势。
    实用性
    系统设计、设备选型符合中国国情，充分考虑有线、无线、模拟、数字电视发展的需要和市场情况，设计性能价格比最佳的系统。
   3. 项目需求

    某电视台广播电视台现有多种信号，信号较为复杂，主要有国标地面无线数字：2个频点12套节目，自办节目4套模拟电视，2套广播调频节目。为保证传输质量，决定对发射出去的信号进行监测。
     具体建设内容如下：
     数字电视信号监测：对无线覆盖的两个频点，总共12套AVS+编码（清流）数字电视开路信号，进行多画面信号监测，画面分割报警监测。
模拟电视信号监测：对自台的4套左右模拟电视进行开路监测，进行多画面信号监测，画面分割报警监测。
     显示：
     采用六块大屏进行画面显示。
    4. 项目分析数字信号监测：
      两个频点内18套AVS+编码（清流）无线数字开路信号监测——采用2个专用的AVS+封装设备，把无线接收回来的地面无线数字转变成IP信号通过交换机提供给多画面监测报警主机。即可完成项目需求的监测.
      模拟电视信号：使用多路模拟电视解调设备及编码卡，把无线接收回来的模拟电视信号转变成IP信号通过交换机提供给多画面监测报警主机。即可完成项目需求的监测.、

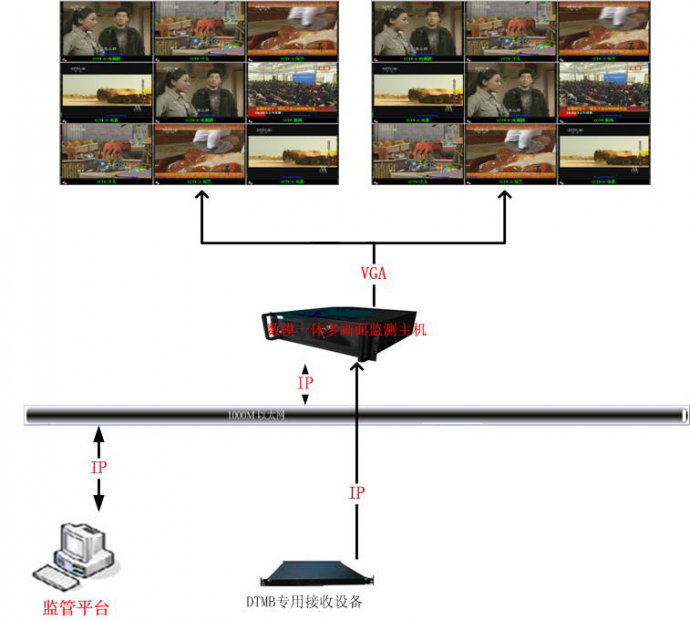

     5. 系统示意图

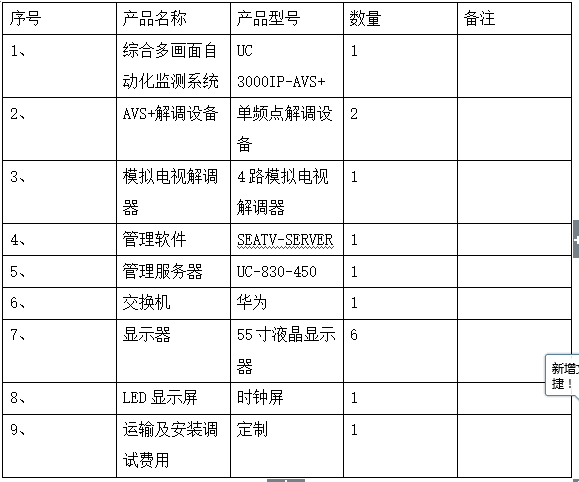

   6.产品清单


实现功能：
    a、信道监测
     　　通过对卫星信道、QAM信道的载波功率、载波频偏、符码率偏移、RS译码前误码率、RS不能校正的错误误码率以及星座图、EVM、MER、BER等物理量的监测，达到检验数字传输信道质量，以及信道的稳定性。
    b、码流监测
     　　通过对TR101 290标准；PCR精度、PCR抖动、PCR频率偏置、PCR漂移；PID的带宽、总带宽、有效带宽、带宽溢出；PAT、PMT、NIT、SDT等表格；以上这些参数分析，判断码流在传输中可能出现的问题和故障。
   c、内容监测
    　　通过对节目中的黑场、静帧、视音频丢失等异态情况作出判断，并发出预警信息。
通过对采集存储的视频/音频内容进行比对查找，提取想要获得的信息。通过台标模版比对，监测正常节目的播出。通过声音比对，监测广播节目的播出。
