- 现场三机位网络直播，一套系统一人操作轻松搞定
- “真刀实枪”有建筑、树木等障碍遮挡场景距离测试，实现300米传输（标称500米视距传输），其他WHDI产品50多米传输（标称150米视距传输）
经过近两年的技术发展和普及，无线图传基本成了剧组标配。不仅有各种国内外图传品牌的你争我夺，也有新图传选手加入，让无线图传这片红海好不热闹。
回头看看图传的发展，不知道大家是否有注意到：图传技术并没有太大的变革，只是在传输距离和延时上有所提升；另外，目前主流图传虽然品牌有很多，却大多数都是依靠以色列的芯片。所以，你是不是也对目前市面上外观相近、功能相近的图传感到迷糊？
还好，在2018年视晶无线站了出来，推出了“多发一收”的天演系统，开创性的“多发一收”功能和波束赋形技术，简直就是把图传带入了一个新世代。天演的“四发一收”图传系统，就意味着以后只需要带一套设备就可以搞定4机位直播。
拿到手第二天我们就做了一个三机位的直播，3机位+1个电脑信号，一个人轻松快速布置多机位图传系统的感觉是真的很爽，看来这家老牌的国产图传厂家看样子要上“C位”了。
天演系统 “四发一收”产品图，还有一款“两发一收”产品
说起图传大家最先想到的性能参数就是传输距离、抗干扰性，以及超低延时性能。因为传统图传基本使用的是以色列AMIMON平台，今天我们可以通过一些对比来更直观地了解“四发一收”天演系统。而目前图传都在强调的AES-128安全加密技术等通用技术就不在本文讨论范围之内了。
1，技术平台
2，天线配置及传输技术
3，传输距离
4，信道资源和抗干扰能力
5，应用场景
新平台的新可能
和传统的基于AMIMON平台的图传产品相比，天演系统是基于第三方编解码和超级WIFI平台上开发的新一代图传，它们之间有很多不同之处，在一些性能、功能上，天演系统优于基于AMIMON平台的产品。
在应用场景中，AMIMON系列产品和天演系统都可以用于影视拍摄监看、商业直播、广电、活动直播等。但是多机位使用下，AMIMON需要同时匹配多套系统，有多个接收机，部署起来比较繁杂。天演系统只需要一套就可以接4~2机位拍摄。
安装简单，即插即用
在“一发多收”方面，这是AMIMON产品的优势，没想到现在天演系统也可以实现了。所以，天演系统可以在多机位影视拍摄中，做到导演监看4路视频，在另外一个接收上，摄影指导也同时监看4路视频。
AMIMON平台的图传产品最大的优势在于“零延时”，其实也有延时的。好一点的产品延时一般小于10ms，所以市面上该平台的产品都宣称零延时。目前天演系统的延时在1080P、1080i的分辨率下，可以实现70ms的延时，可以满足影视拍摄、广电、直播-等多种场景-下大部分需求。
在技术架构上，AMIMON产品是一家公司独大、唯一的方案，非常的封闭，数据传输只能基于SDI或HDMI协议输出，而天演系统不仅支持SDI和HDMI协议下数据的输出，还-可以实现IP视频拉流-，，实现与其他系统对接，这在广电领域有非常大的优势。
小天线，大用处
图传产品区别于其他配件的一个特征就是天线。大家去看自己现有的图传系统，都是发射端2根天线，接收端4或者5根天线。
而在天演系统中，发射机都是4天线的，接收机也是4天线。为什么天线也是一个重要的指标呢？发射端的天线用于发射无线视频信号，接收端的天线用于接收无线视频信号。同等条件下，发射接收天线的数量越多，意味着更强大的无线传输能力，也意味着更远的传输距离。

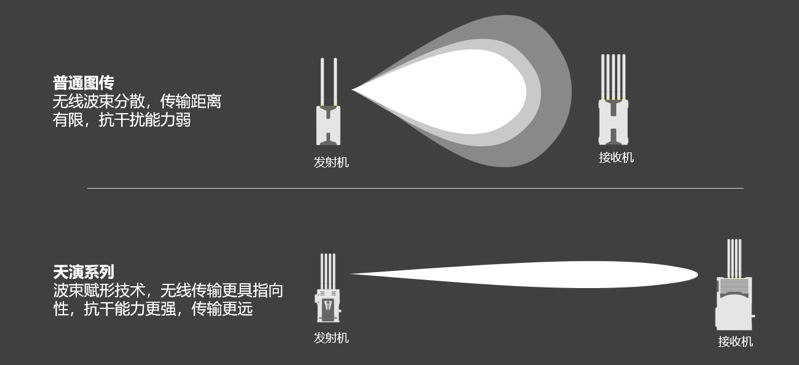

这一MIMO多天线技术加上开创性的波束赋形技术，可以让天线形成具有指向性的无线波束 ，使得传输能量更集中更精准，从而提升无线传输增益和抗干扰能力。
天演系统支持双向波束赋形，相同发射功率下，相比传统图传设备，它拥有更好的抗干扰性和更远的发射距离。
“真刀实枪”的远距离传输
传输距离是图传很重要的一个性能参数。
单独把这句话拎出来说，是因为它真的很重要，所以有些图传品牌会在距离上“做手脚”，甚至虚标传输距离。但是，这里我们也要向大家“说明”一个事实，那就是所有图传厂家标注的传输距离，都是在没有任何障碍物的情况下的测试距离。而我们没办法完在无障碍环境中拍摄，所以实际使用距离会因现场的环境而有减少。
前面也提到了天演系统在MIMO多天线技术和波束赋形技术的加持下，增强了传输功率和传输距离。那天演系统的传输表现怎么样呢？
我们在公司门前做了一个测试，在有树木的阻挡下，传输距离达到了惊人的300米。金属、树木、建筑、人体，这些都属于图传信号的“天敌”，只能绕过无法穿透，所以会对传输距离有很大影响。
对比下，我们之前做的另一个品牌图传测试，500英尺（合150米左右）的实测距离只有50多米。这个对比，大家就很清楚了。那我们再来看下官方的无障碍测试数据吧。四发一收的传输距离是500米，而二发一收的传输距离更长，达到了700米。
当然，这些数据都是在没有障碍物的阻挡下的数据。所以在实际使用中，给大家的使用建议是接收端要尽量升高，以减少发射端和接收端的阻挡，这样能提升传输距离和传输效果。
资源有限，更是考验
就像在高速公路上开车一样需要按规定车道行使一样，无线传输需要使用特定的信道和频段。信道资源其实非常有限，可以供免费试用的5G频段的信道也就11个，这中间难保没有5G的WIFI会占用其中的信道。而且信道用的越多，受干扰的几率越大。如要保证信号不受干扰，需隔开频点使用，一个大型场合一般只能传输6路无线视频信号，但在WIFI覆盖的环境下，低频、高频都被占用，就只有3路，无法满足多机位的无线传输。
无线信道数量上，AMIMON的产品一套产品就需要一个信道，也就是一个机位一个信道，多个机位就要多个信道。天演最大的优势就在于信道资源的节省使用，一个信道可以传输4路或者2路视频。而且，本身波束赋形技术的稳健性，让无线视频传输更稳定，不易受到干扰。在抗干扰能力上，天演系统远远超过基于AMIMON平台的产品，穿墙能力、信号绕射力均比目前市面上的图传强许多。
全面型选手，多机位拍摄和直播更擅长
所有的产品，最终都要落实到实际使用当中。在应用场景中，天演系统和其他图传产品一样，可以非常方便地用于信号的传输和监看，不管是传输距离、数据加密还是延时性能上都可以满足日常使用需求。
当然了，我们认为“多发一收”的优势还是在于多机位的拍摄和直播。省时省力省钱一直是影视人追求的方向，有这样的产品自然会受到响应市场用户的热烈反响。天演系统的“多发一收”和更远传输距离、更强抗干扰能力等性能，简直就是为多机位拍摄和多机位直播而生。
在全信道能力上，AMIMON方案的产品在信道上除了传输无线视频外，只能留很少的带宽余量给其他数据（如语音）的传输，在信道上无法实现视频+语音+控制的，即所谓的全信道传输。现在市面上图传产品，带语音或tally功能的，都是另外开辟新的传输信道，多个信道在一个产品中，被干扰的几率就增大，使用不稳定性因素增加。全信道传输是未来产业发展趋势，天演系统基于超级WIFI方案，具有WIFI通信的天然优势，可以很方便地实现全信道传输。现在已经实现了视频+控制信号（RS232），而且验证了语音对讲功能，可以根据市场需求，在未来产品迭代演进的时候，推出带语音对讲功能的新一代天演系统
总结
“天演系统”的机身采用金属一体化设计，样式精巧，出席众多大型活动现场只需要一个箱子就可以解决现场的直播，十分便携。
如果说要让我们谈谈使用中一些需要改进的地方，我们觉得会有以下几点：
延时性能需要提高：对于不追求实时反馈的场合，70ms的延时没有什么影响，但是在有些快速反映的场合还没法满足需要。
另外，“天演系统”开机时对频时间需要一分半钟，速度略慢，这个需要提升速度。 而且在直播中，我们的导播提出了加入语音对话功能这一需求，厂家也表示这些正在开发之中，我们期待能看到“天演系统”的改进和新的变化。
深圳视晶的“天演系统”目前已被投入到广电、影视、教育等等国内各类活动中使用，首创的功能优势为众多演出现场解决了很多直播问题。接下来，“图像+语音+控制信道”（反映到设备上就是“视频+双对讲+Tally”）全信道传输，这些都已被纳入视晶“天演系统”未来计划实现的目标中，不仅局限于为直播领域提供更优质更方便的解决方案，而且计划迈入影视拍摄领域提供到更高效便捷的拍摄方案，我们一起翘首期待吧！
