前面我们介绍了XA55/XA45的基础操作内容,接下来我们主要从以下七点进行操控部分的介绍。
1、SDI、HDMI设置及输出
2、视频记录格式及存储
3、外接麦克风设置
4、WL-D89遥控器配置&操作
5、搭载辅助器材拍摄
6、MEDIA媒体回放操作
7、固件更新及用户手册下载
一
XA55/XA45显示设置&输出到屏幕
▽XA55摄像机的HDMI接口和SDI接口
▽XA45摄像机的HDMI接口和SDI接口
XA55/XA45作为专业摄像机都提供了SDI接口及HDMI接口,这两款机型的SDI接口均为通用接口,需要注意的是HDMI接口支持MINI-HDMI线,不支持全尺寸的HDMI线。
△MINI-HDMI线接头
△SDI线接头
HDMI和SDI输出端子设置按下【菜单】找到【显示设置】。
选择【1】【输出端子】
在【输出端子】菜单里面可以看到默认为【HDMI】输出。
里面提供了两个选项【SDI】和【HDMI】接口输出,一般情况下要是需要连接家用电视机或者家用显示器使用【HDMI】接口即可。 在大型会议、活动、庆典等拍摄活动中,需要连接专业导播设备或者LED大屏幕就需要使用到 【SDI】 接口,由于 【HDMI】 传输距离限制,在远程记录传输数据的时候就需要用到 【SDI】 接口进行视频信号的传输,比较稳定且高效。
在设置好输出端子以后,接下来在 【显示设置】 菜单找到 【HDMI最高输出分辨率】 ,这里可以选择两种分辨率。
【1920X1080】或者【1280X720(50.00P)】两种分辨率,默认为【1920X1080】全高清分辨率。
设置好分辨率以后还需要设置一下【SDI/HDMI扫描模式】。
默认情况下选择【P】即可,在使用导播台一类的视频切换器材时会用到【 PSF(强制1080i)】格式,这里需要注意一下电视机选择P,若其他设备接入没有信号时,请检查这里并设置就可以解决问题了。
最后可以在这个步骤看一下【输出状态】。
最后完成全部视频输出设置。
二
XA55/XA45视频记录格式及存储设置
XA55和XA45专业摄像机提供了多种记录格式,可以有多种记录方式进行选择。
1、视频记录格式设置
按下【菜单】找到【记录设置】,这里可以看到【影片格式】、【MP4】、【XF-AVC】,开头的菜单默认的影片格式是【MP4】。
进入【影片格式】菜单,可以设置【MP4】和【XF-AVC】两种格式记录。
【MP4分辨率】
【XF-AVC分辨率】
【MP4】和【XF-AVC】提供的分辨率是不一样的,可以根据记录需要选择合适的分辨率进行记录,【MP4】帧速率提供了50.00P和25.00P,
【XF-AVC】帧速率提供了50.00P、50.00i、25.00P三种帧速率。
XA55和XA45都提供了【MP4】音频格式的选择,可以设置2CH和4CH。
2、数据存储设置
在【记录设置】【2】里面可以设置数据存储方式以及记录介质。
【记录介质】
这里可以设置【影片的记录介质】和【图像的记录介质】
选择【同步记录/自动继续记录】可以设置存储卡按照【标准记录】或两张存储卡【同步记录】以及两张存储卡【自动继续记录】。
选择【存储器中的可用空间】可以查看存储卡的总空间和可用空间,剩余的存储卡空间还可以记录的数据大小。
选择【初始化SD】可以格式化存储卡,快速删除全部数据。
此卡不支持热插拔,所以不要一边记录一边更换SD卡。
三
XA55/XA45音频设置
外接麦克风设置操作
XA55/XA45音频设置、外接麦克风设置操作
打开摄像机的麦克风卡夹。
将麦克风安装到卡夹,锁紧。
插入麦克风插口,安装完成麦克风。
音频开关在不安装提握手柄的时候设置音频可通过【菜单】进行设置。
打开【音频设置】会发现1菜单为灰色不可用状态。这个时候需要看一下外接麦克风接在了摄像机INPUT1还是INPUT2接口。找到手柄的Audio IN开关,本机外接麦克风插入到INPUT2接口上,将Audio IN开关开到INPUT2处。
可以看到【输入2麦克风增益】和【输入2麦克风衰减】亮起,可以对麦克风进行设置。
选择【输入2麦克风增益】可以设置麦克风增益。
选择【输入2麦克风衰减】可以设置麦克风衰减开关。
在【音频设置】菜单【2】是对机身内置麦克风设置,可以对机身麦克风【内置麦克风灵敏度】、【内置麦克风衰减】【内置麦克风低截滤波器】设置。
四
XA55/XA45 WL-D89遥控器配置&操作
WL-D89遥控器使用CR2025s纽扣电池。
开启遥控器:按下【菜单】按键,选择【系统设置】、【无线遥控器】默认【OFF】。
进入【无线遥控器】菜单选择【ON 开】
即可通过WL-D89遥控器进行操控摄像机。
五
XA55/XA45搭载辅助器材拍摄
1、三轴稳定器安装流程
XA55摄像机配合三轴稳定器使用安装步骤。
安装了配件的XA55摄像机。
需要拆除手柄,先拆开后面两颗落实,然后再把手处旋转旋钮。
把手拆卸下来的XA55状态。
没有安装手柄的XA55机身。
拆掉握带减轻机身重量。
将机身翻转180°准备安装快装板。
快装板安装完成。
将快装板安装到快装板夹上。
锁紧快装板。
开始调平云台。
将摄像机安装到三轴稳定器上面。
调整距离保持水平。
安装完成后就可以使用三轴稳定器了,做为专业摄像机,凭借其小巧的机身,可以轻松安装到多种稳定器上,使拍摄的素材画面更加的稳定。
2、滑轨(变焦拍摄演示)
△XA55
△XA45

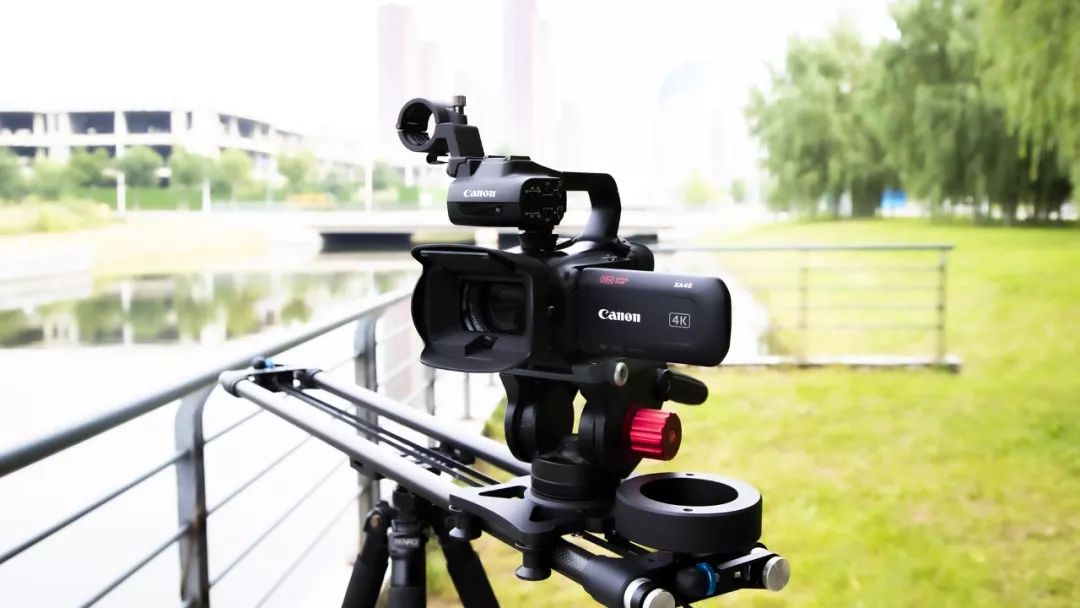

XA55近距离滑轨稳定拍摄,非常小巧方便。
XA55滑轨拍摄视频使用XA45进行4K拍摄记录。
六
XA55/XA45 MEDIA媒体回放操作
XA55/XA45 MEDIA媒体回放操作
在机身左侧找到【MEDIA】回放按钮。
【MEDIA】回放按钮到这个位置。
屏幕切换到回放状态通过触摸屏幕选择要播放的视频。
七
XA55/XA45固件更新及用户手册下载
XA55/XA45固件更新及用户手册下载
打开佳能官网找到【办公及工业产品】。
点击【专业数码摄像机】。
找到【XA55】。
点击进入找到【支持下载】。
进入【服务与支持】页面输入【XA55】。
就可以看到【常见问题】【应用软件】【用户手册】这里选择【用户手册】。
即可进入下载页面,单击开始【开始下载】即可开始下载XA55使用说明书。
